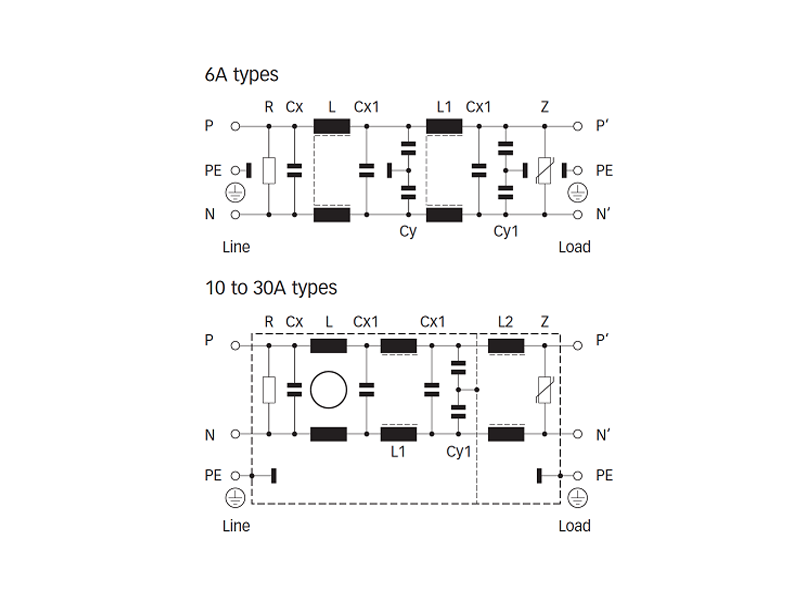

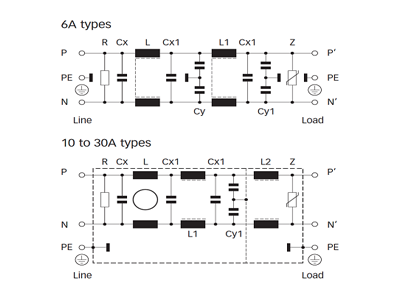

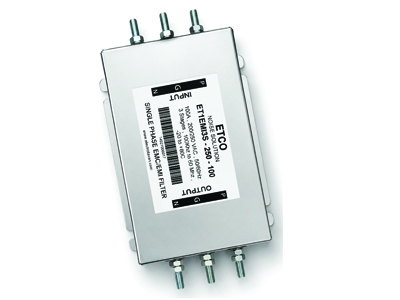

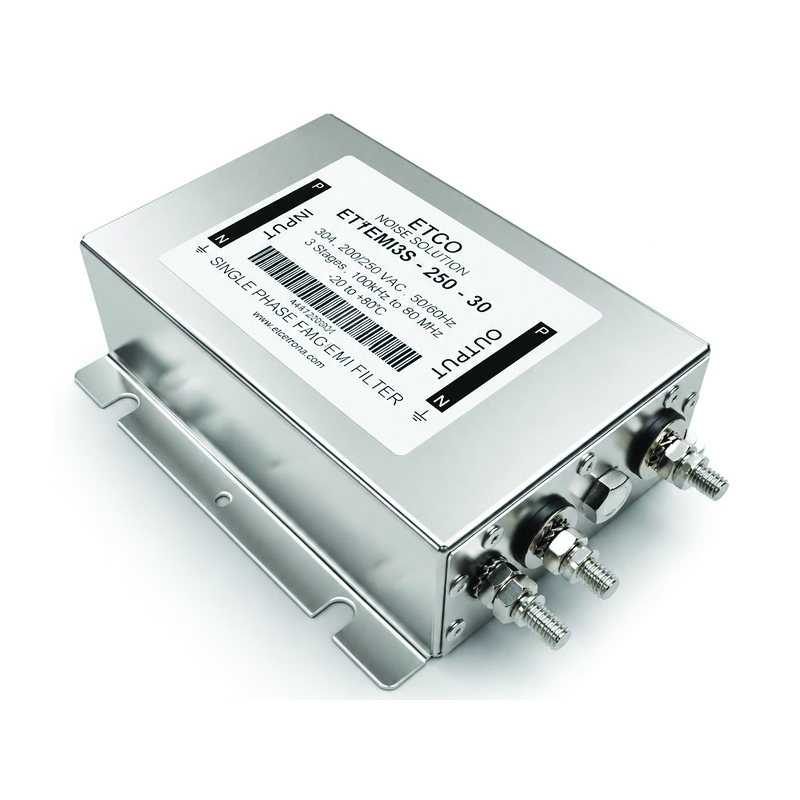

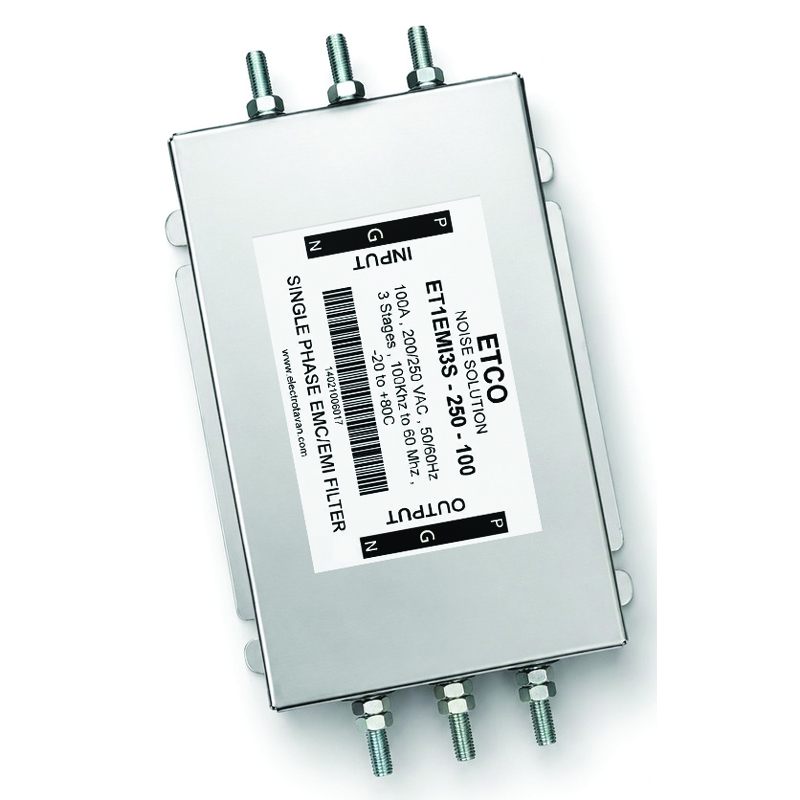

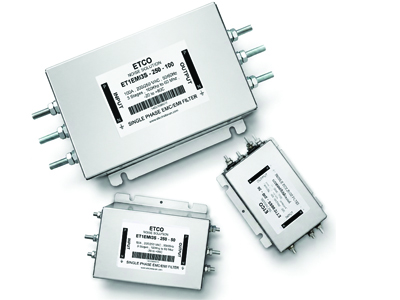

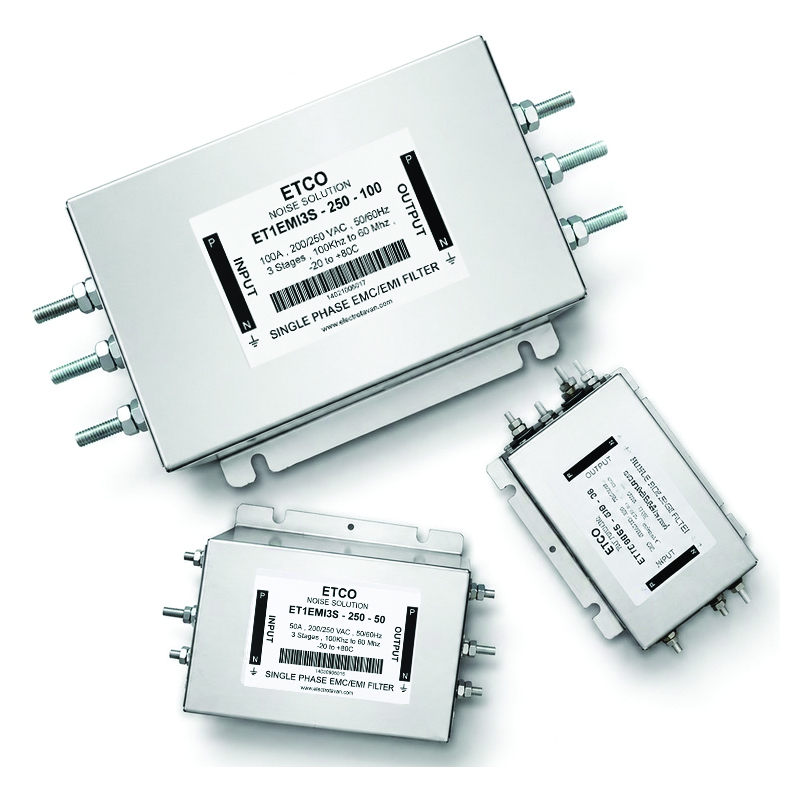

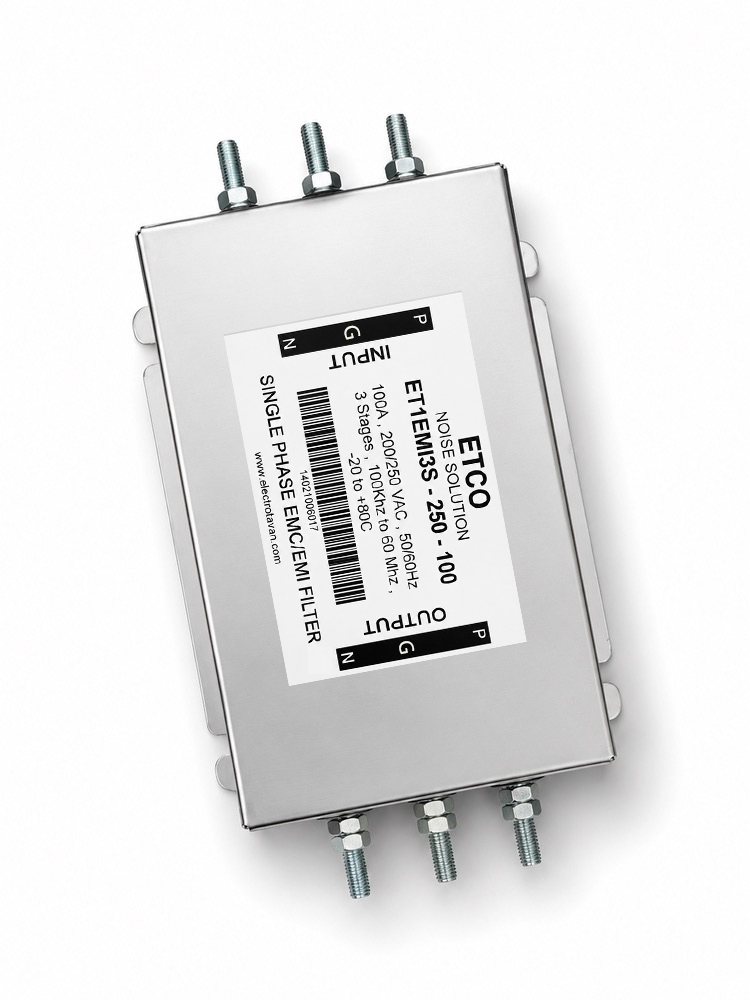

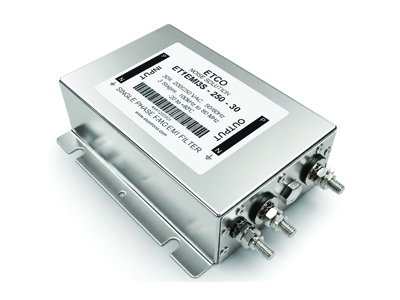

نویز فیلتر سه طبقه تک فاز مدل ET1EMI3S -250 محصول شرکت الکترو توان با رنج جریان 10 تا 100 آمپر و ولتاژ 250VAC و فرکانس 50/60 هرتز می باشد . این فیلتر نویز سه طبقه از سه مدار تک فاز سلفی خازنی بصورت سری تشکیل شده است که فرکانس نویز را در محدوده 100 کیلوهرتز تا 30 مگاهرتز بر اساس استاندارد و تا شدت 80 دسی بل بطور کامل در داخل فیلتر از طریق تخلیه انرژی آن ، بطور کامل میرا می سازد. فیلتر EMI سه طبقه تک فاز در محیط های صنعتی ، خانگی و یا بیمارستانی با آلودگی نویز بسیار شدید کاربرد دارد. فیلتر EMI سه طبقه تک فاز از جمله محصولات صادراتی است و برای اطلاع از مشخصات فنی دقیق از تب کاتالوگ ها ،دیتا شیت قابل دانلود می باشد. از ویژگی های این فیلتر EMI سه طبقه تک فاز می توان به موارد زیر اشاره نمود : - فیلتری استاندارد جهت رفع سریع نویز و بدست آوردن تاییدیه های EMI و سازگاری الکترومغناطیسی - مجهز به کیس استیل جهت جلوگیری از ورود نویزهای تابشی به داخل فیلتر - طراحی کامپکت و فشرده برای استفاده در فضاهای محدود - عملکرد استثنایی در میراسازی نویز های کانداکتیو بر اساس طراحی سه طبقه و چوک هایی با مقاومت اشباع بالا و رفتار حرارتی عالی - طراحی شده طبق استانداردهای UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939 [ جهت استعلام قیمت ، سفارش طراحی و ساخت فیلتر EMI سه طبقه تک فاز ، مشاوره فنی و اطلاع از شرایط گارانتی با ما در تماس باشید] شرکت الکترو توان نماینده شرکت شافنر سوئیس در ایران و تولید کننده انواع فیلترهای نویز تک فاز ، سه فاز ، سه فاز با نول ، فیلتر درایو و اینورتر با ضمانت یکسال و گارانتی کیفیت می باشد.
- جریان نامی : 10 تا 100 آمپر (10 ، 15، 20 ، 25، 30، 40، 50، 70، 80 ، 90 و 100 آمپر) در هر فاز - جریان های بالاتر قابل سفارش می باشد.
- ولتاژ کاری : 200 -280 ولت AC
- فرکانس کاری : 50/60 هرتز
- رنج دمایی : 20- تا 80+ درجه سانتیگراد
- بهترین رنج میرایی فرکانس نویز : 100 کیلوهرتز تا 30 مگاهرتز
- قابلیت تحمل اضافه بار : 1.2 برابر جریان نامی به مدت یکساعت ، 1.5 برابر جریان نامی به مدت یک دقیقه
- طول عمر : 100/000 ساعت دائم کار
- ولتاژ گذرا : 2 کیلوولت
- تمامی سیستم های تک فاز صنعتی ، خانگی و پزشکی
- مورد استفاده در محیط های صنعتی با سطح آلودگی نویز بسیار شدید
- قابل استفاده در ورودی اینورترها و سروو درایوهای تک فاز
- حفاظت از سنسورها ، PLC ها ، مدارات فرمان و بطور کلی تمامی ابزار دقیق حساس
- محافظت از پنل های روشنایی و نوردهی
و ....

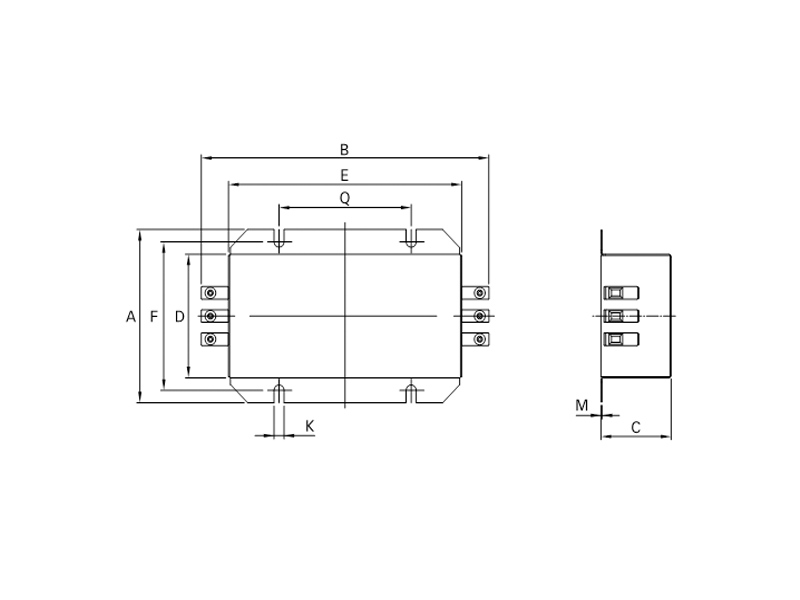

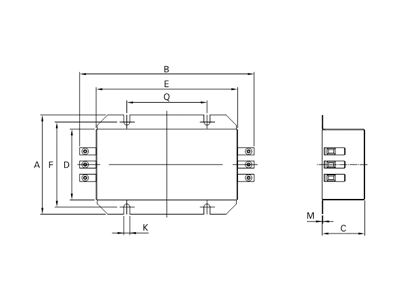

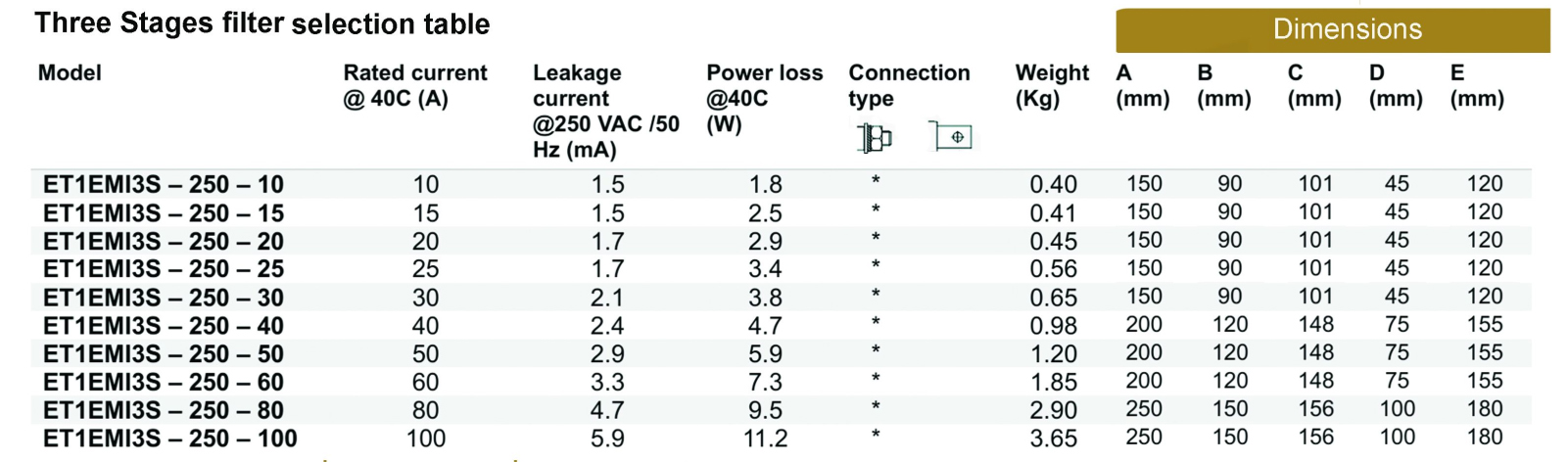

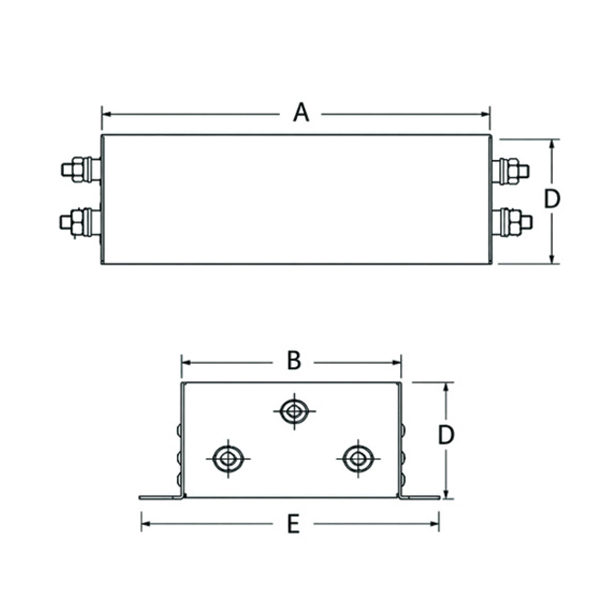

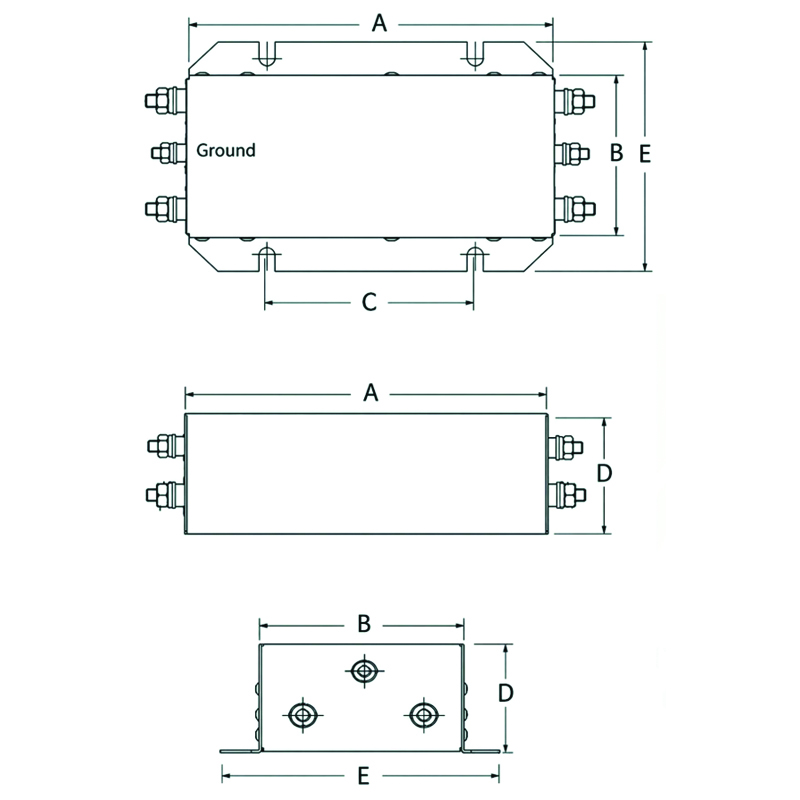

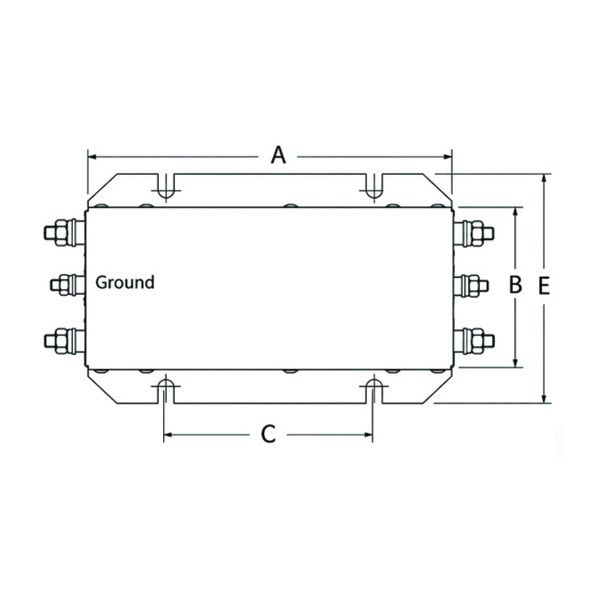

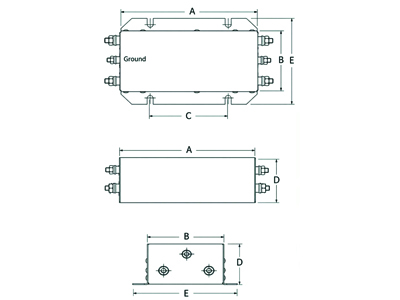

ابعاد نویز فیلتر تک فاز به گونه ای طراحی گردیده است که با توجه به حجم سه طبقه مدارات داخلی ، بسیار فشرده باشد تا بتوان از آن در فضاهای محدود تابلوها و یا تابلوهایی که در آن فضای کافی برای نصب نویز فیلتر تک فاز دیده نشده مورد استفاده قرار گیرد. شکل زیر ابعاد نویز فیلتر تک فاز را براساس جریان و مدل نشان می دهد. در شکل زیر ابعاد نویز فیلتر تک فاز در جدول انتخاب فیلتر بطور کامل درج گردیده است . لازم به ذکر است که می توان اطلاعات زیر را بصورت کامل از طریق فایل دیتا شیت ( تب کاتالوگ ها در همین صفحه) دانلود و مشاهده نمود.

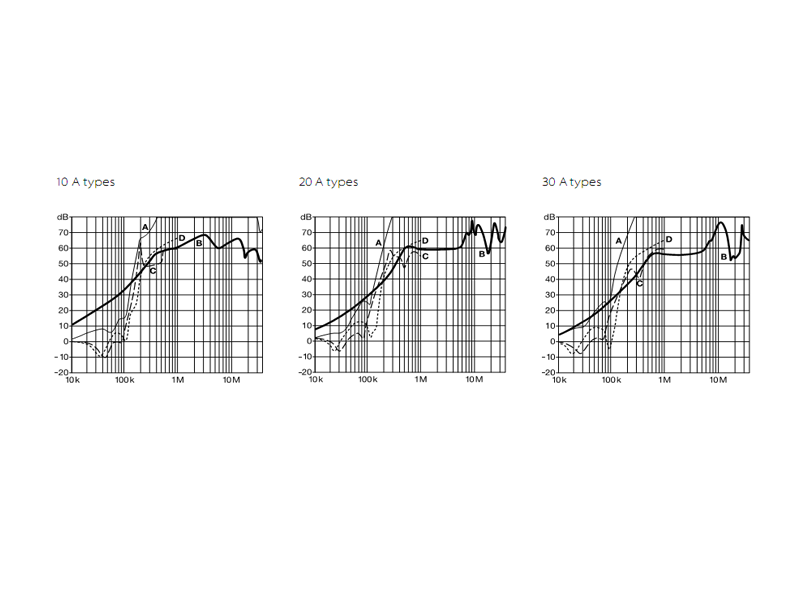

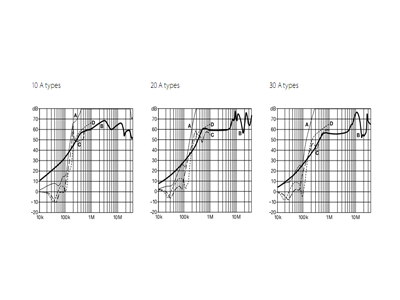

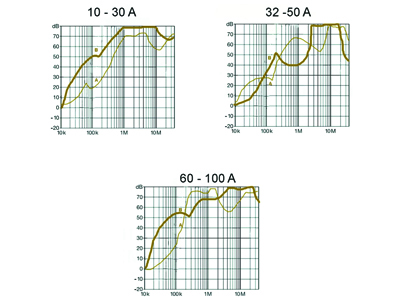

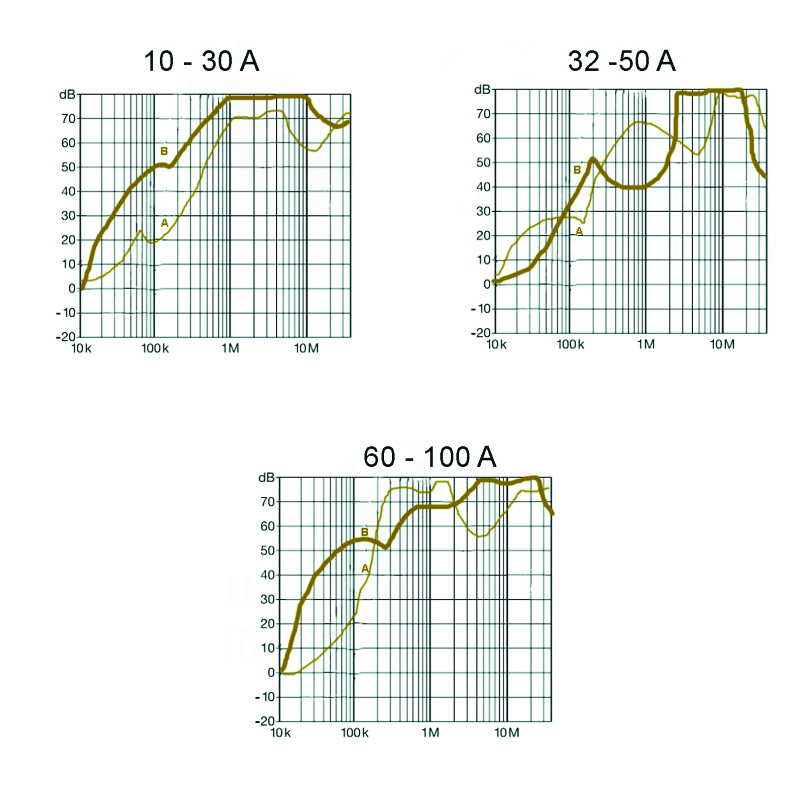

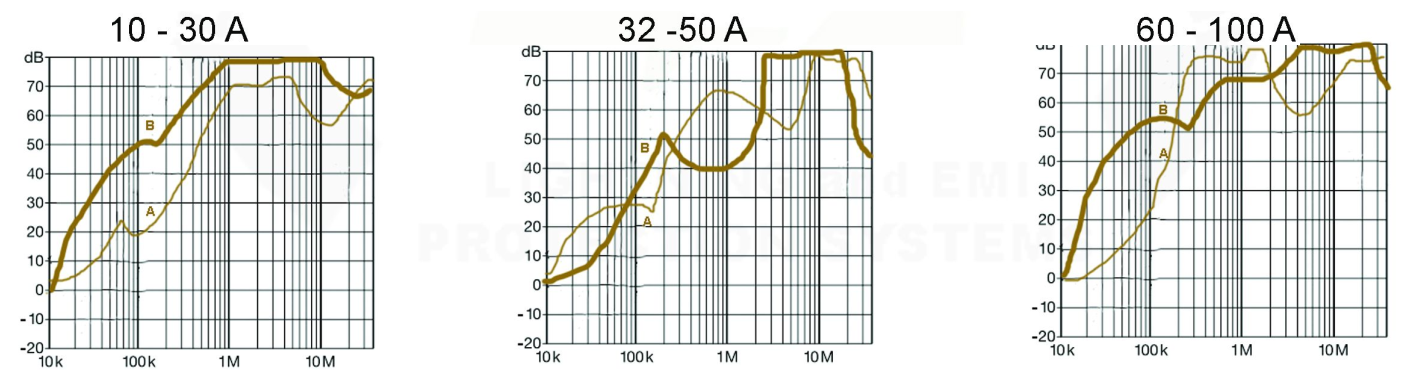

در شکل زیر عملکرد نویز فیلتر تک فاز از نوع سه طبقه آورده شده است.
برای نویز فیلتر تک فاز از 10 تا 30 آمپر فرکانس های 1 تا 10 مگاهرتز با شدت 80 دسی بل میرا میگردد که فرکانس استاندارد مهمی در حوزه نویز در صنایع می باشد . همچنین برای نویز فیلتر تک فاز 32 تا 50 آمپر از 2 مگاهرتز تا 12 مگاهرتز اوج نمودار در میرایی نویز است که 80 دسی بل را میرا میکند . بعلاوه برای نویز فیلتر تک فاز از 60 تا 100 آمپر فرکانس نویز 5 مگاهرتز تا 15 مگاهرتز در محدوده 80 دسی بل میرا گردیده است.
