نویز فیلتر دو طبقه تکفاز

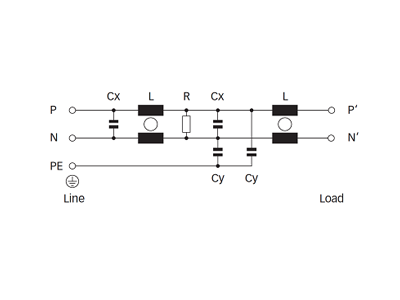

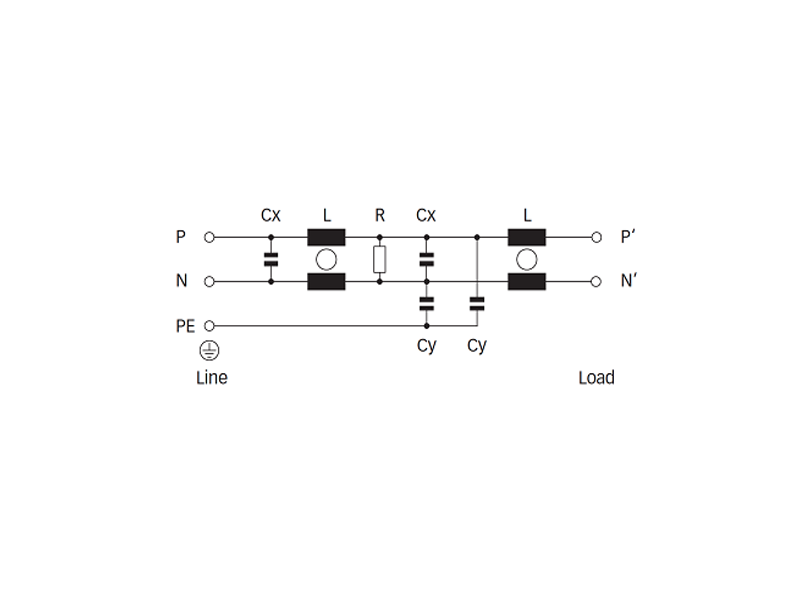

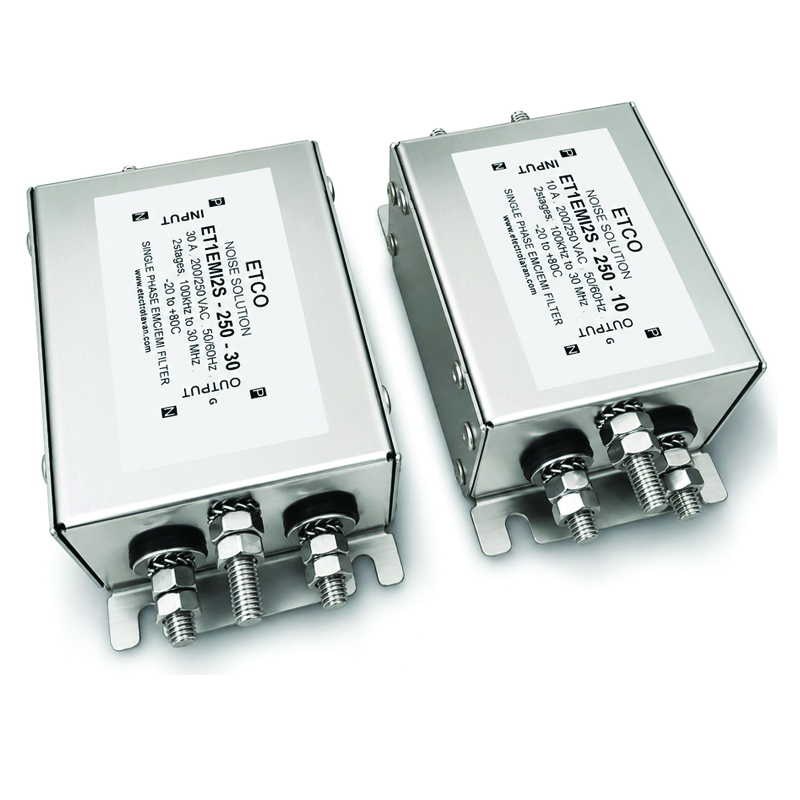

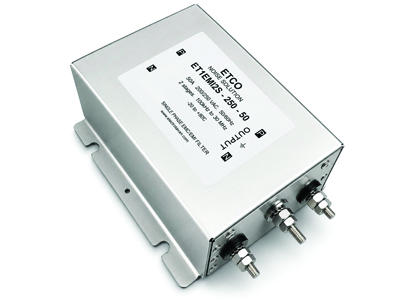

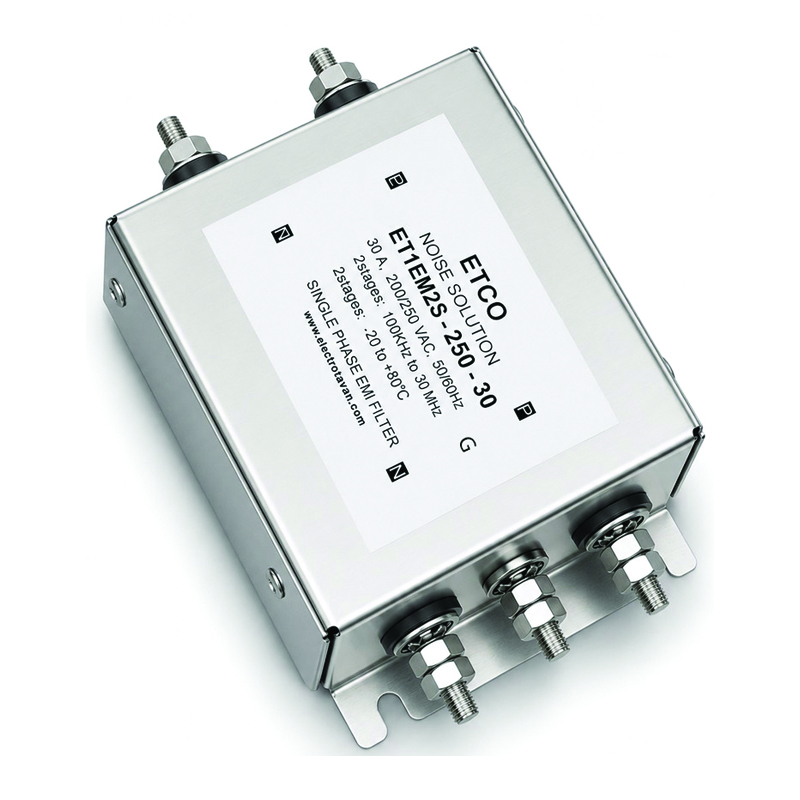

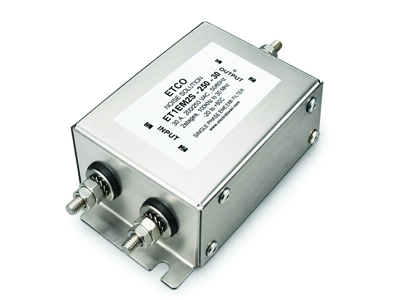

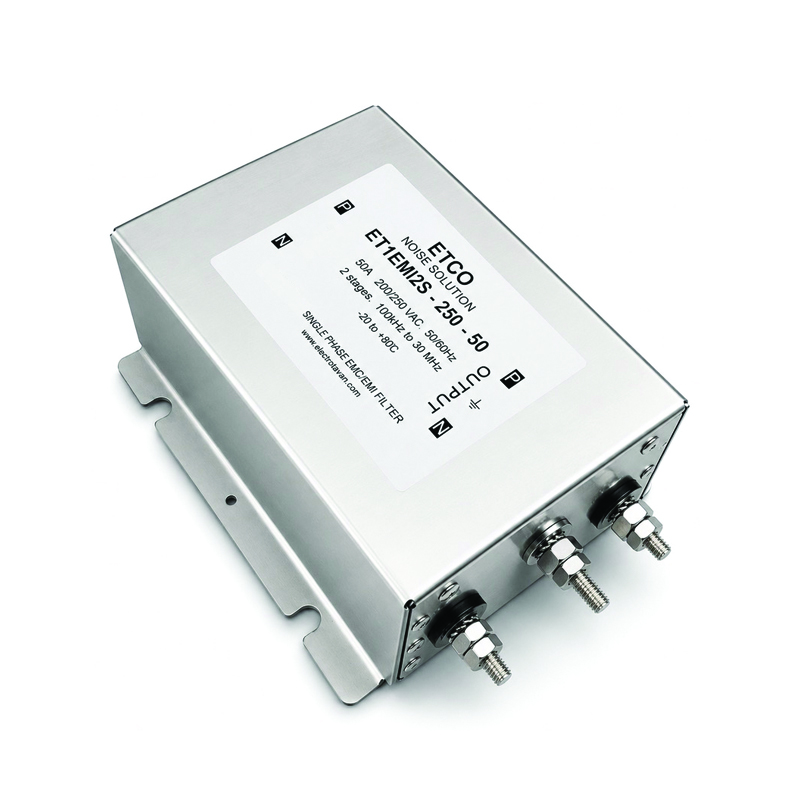

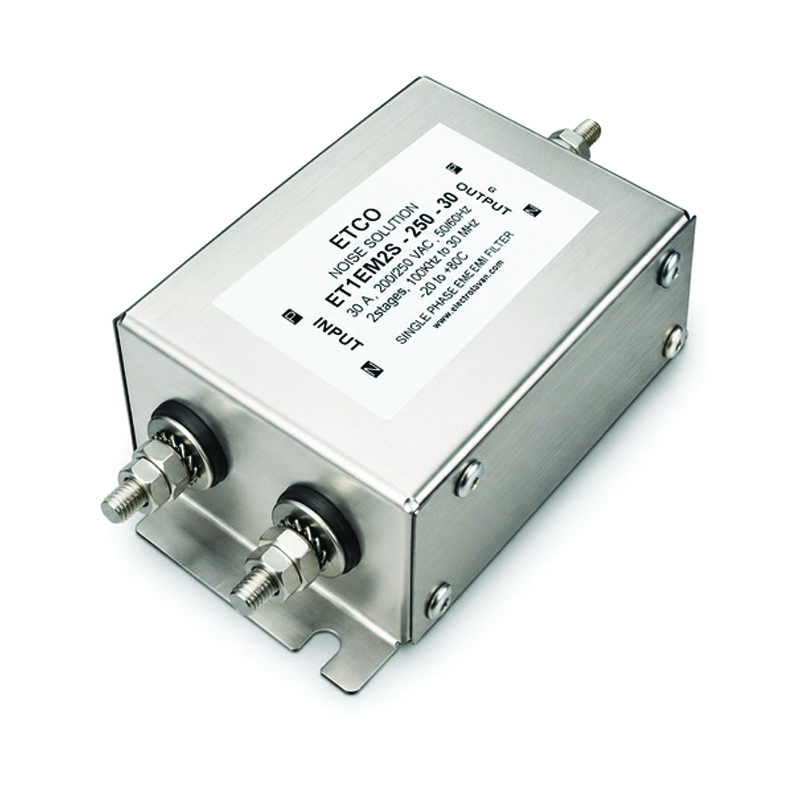

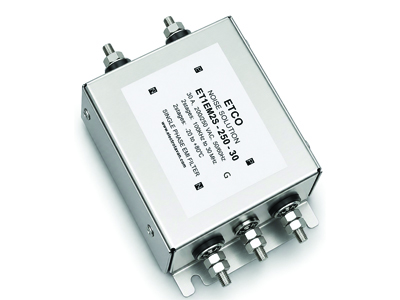

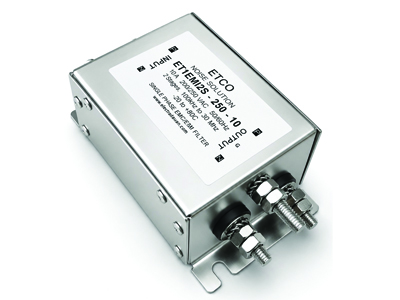

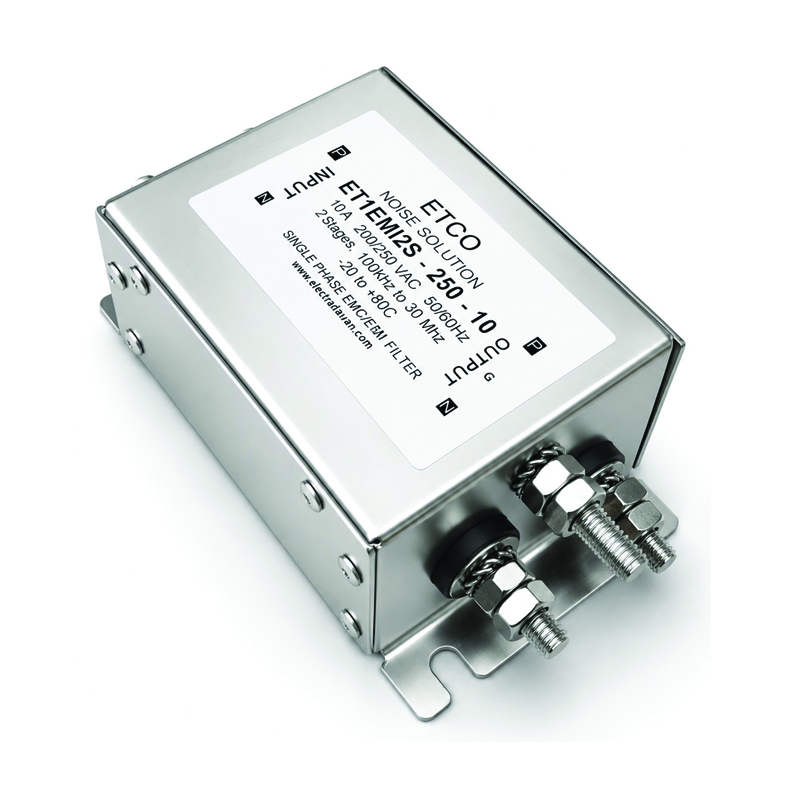

نویز فیلتر دو طبقه تکفاز مدل ET1EMI2S -250 برند ETCO مجهز به طراحی فیلتراسیون دو طبقه نویز جهت حذف نویز در محیط های صنعتی با سطح آلودگی نویز نرمال طراحی گردیده است . منظور از دو طبقه بودن این است که دو مدار حذف نویز بصورت سری با یکدیگر عمل میکنند تا بهترین عملکرد را در برابر اغتشلشات الکترومغناطیسی مرتبط با منابع نویز موجود داشته باشند. نویز فیلتر دو طبقه تک فاز معادل نمونه خارجی FN2060 شرکت شافنر سوئیس می باشد و در عین حال از لحاظ کیفیت کاملا قابل رقابت بوده و از لحاظ اقتصادی با قیمتی بسیار مناسب تر از نمونه خارجی می باشد. فیلتر emi دو طبقه از رنج جریان 10 تا 100 آمپر قابل تولید می باشد که مشخصات فنی دقیق ، شامل ابعاد مکانیکی ، فرکانس ، ولتاژ عملکرد و ... در دیتا شیت بارگذاری شده در تب کاتالوگ ذیل همین صفحه قابل مشاهده هست. از ویژگی های نویز فیلتر دو طبقه تک فاز مدل ET1EMI2S -250 می توان به موارد زیر اشاره نمود : - کیس استیل و ترمینال های پیچی استیل جهت جلوگیری از ورود نویز تابسی به داخل مدار فیلتر - ارایه بهترین عملکرد در میرایی نویز EMI بدلیل استفاده از چوک هایی با ضریب نفوذ پذیری بالا در هسته - طراحی دو طبقه برای کاربردهایی با سطح نویز بالا در مدارات AC و DC - طراحی مداری قدرتمند در برابر نفوذ گرد و غبار ، رطوبت و تکانه های مکانیکی در کاربردهای مارین (دریایی) - عملکرد عالی در حذف مولفه های مود مشترک CM و مود تفاضلی DM [ جهت مشاوره فنی ، اطلاع از قیمت ها و گارانتی های نویز فیلتر دو طبقه تکفاز با ما در ارتباط باشید] شرکت الکترو توان نماینده شرکت شافنر سوئیس در ایران و تولید کننده انواع فیلترهای نویز تک فاز ، سه فاز ، سه فاز با نول ، فیلتر درایو و اینورتر با ضمانت یکسال و گارانتی کیفیت می باشد.

توضیحات

جهت مشاهده نویز فیلتر سه طبقه تک فاز جهت کاربردهای بسیار حساس اینجا کلیک نمایید.

مشخصات فنی نویز فیلتر دو طبقه تک فاز :

- تیپ : تک فاز + نول + گراند

- جریان نامی : 10 تا 100 آمپر در درمای 40 درجه سانتیگراد

- ولتاژ کاری : 250 ولت AC ( رنج ولتاژ 210 تا 280 ولت)

- فرکانس : 50 تا 60 هرتز

- رنج دمایی : 20- تا 80+ درجه سانتیگراد

- بهترین محدوده عملکرد نویز مطابق استاندارد IEC/EN 60939 : برابر با 100 کیلوهرتز تا 30 مگاهرتز

- قابلیت تحمل اضافه بار : 20 درصد بیشتر جریان نامی برای یک ساعت ، 50 درصد بیشتر از جریان نامی برای یک دقیقه

- ولتاژ گذرا : 2 کیلوولت

عمر مفید : 150/000 ساعت بصورت دایم کار

کاربردهای نویز فیلتر تک فاز دو طبقه :

- تمامی سیستم های تک فاز

- محافظت از تجهیزات ابزار دقیق شامل PLC ها ، سنسورها ، منابع تغذیه و ...

- سرورهای اطلاعاتی و پردازشگر دیتا

- تجهیزات اتوماسیون اداری و کامپیوتری و کنترلی

- ورودی اینورترها و سروو درایوهای تک فاز از 0.37 کیلووات تا 50 کیلووات

- ساختمان های هوشمند

- کارخانجات ماشین سازی ( ماشین های الکتریکی) مورد استفاده در صنایع

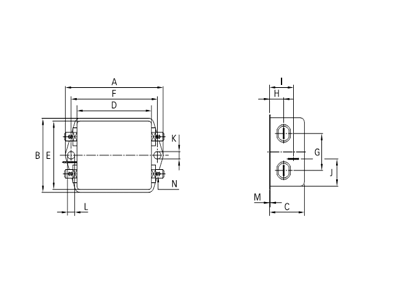

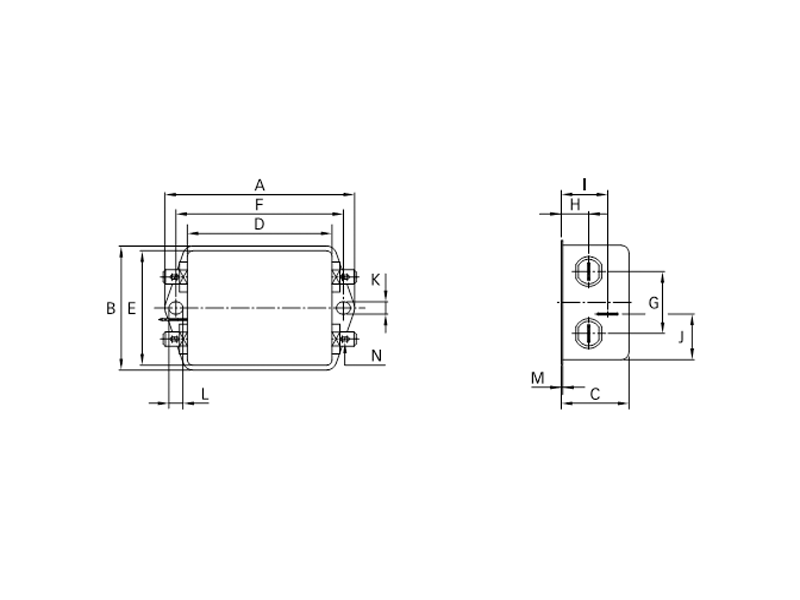

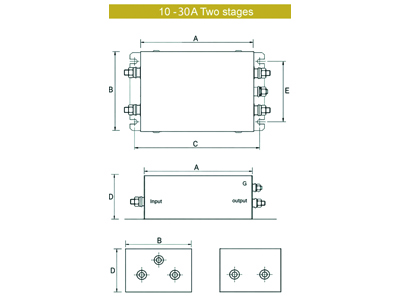

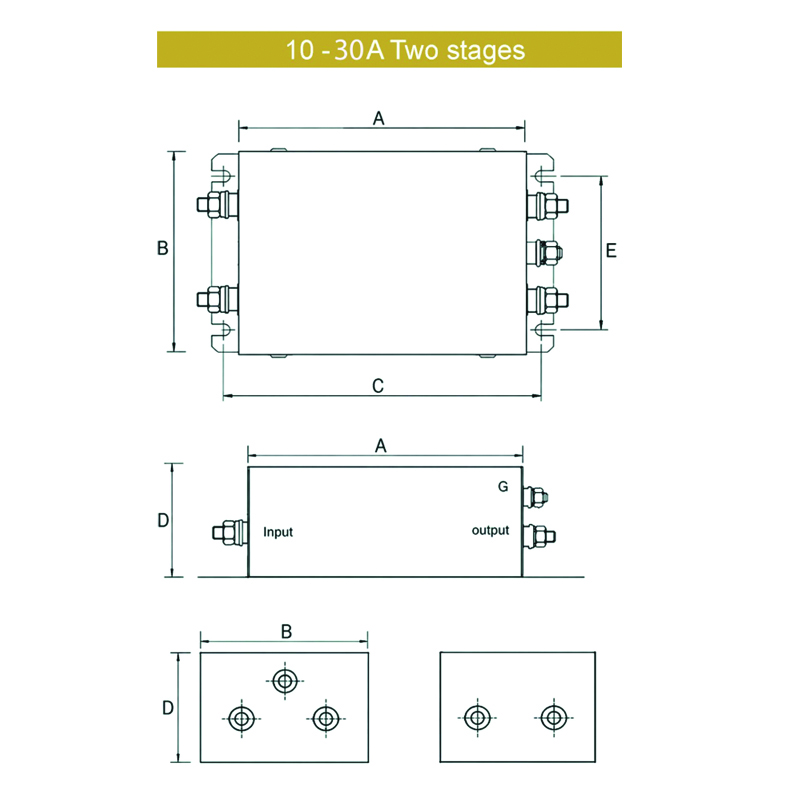

ابعاد نویز فیلتر دو طبقه تک فاز :

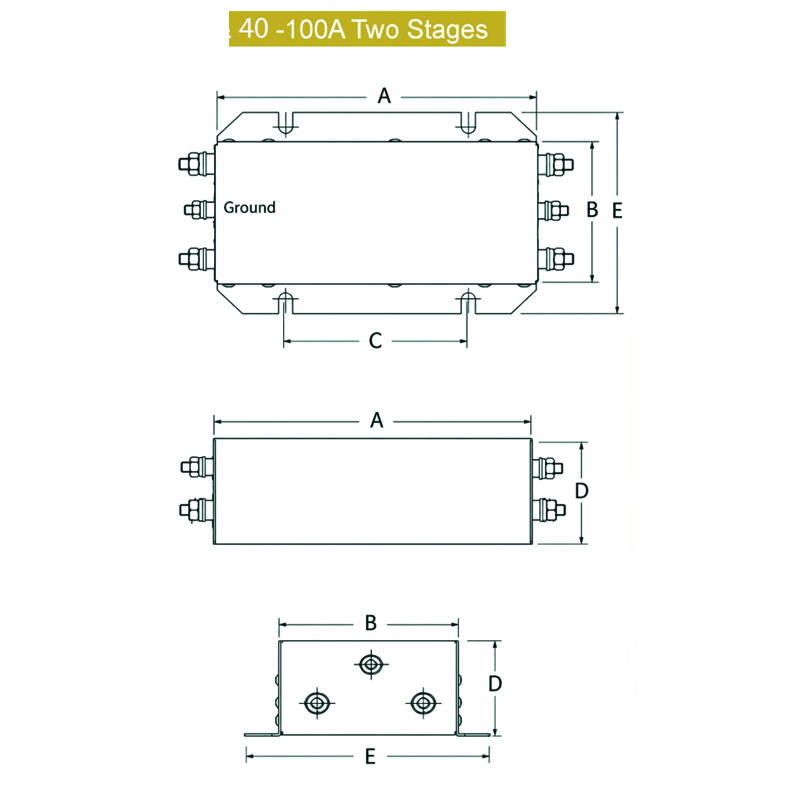

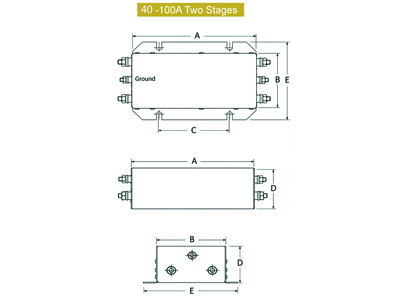

فیلتر emi دو طبقه بر اساس رنج جریانی دارای ابعاد مختلفی می باشد که در ذیل به توضیح آن می پردازیم . فیلتر emi دو طبقه با رنج جریانی 10 تا 30 آمپر و 40 تا 100 آمپر بصورت زیر می باشد.

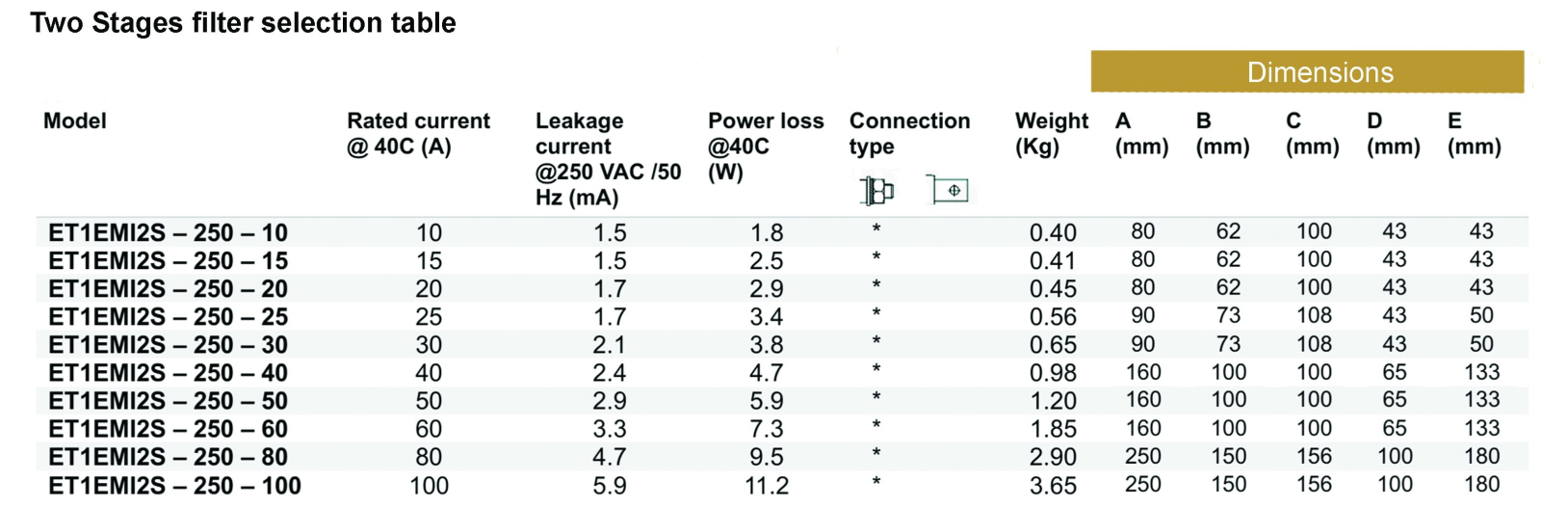

در جدول زیر ابعاد مکانیکی به تفکیک مدل و جریان کاری فیلتر emi دو طبقه آورده شده است که می توان فیلتر را بر اساس فضای مورد نیاز و دیگر مشخصات فنی به راحتی انتخاب نمود .

ویژگی عملکرد نویز فیلتر دو طبقه تک فاز در میرایی نویز :

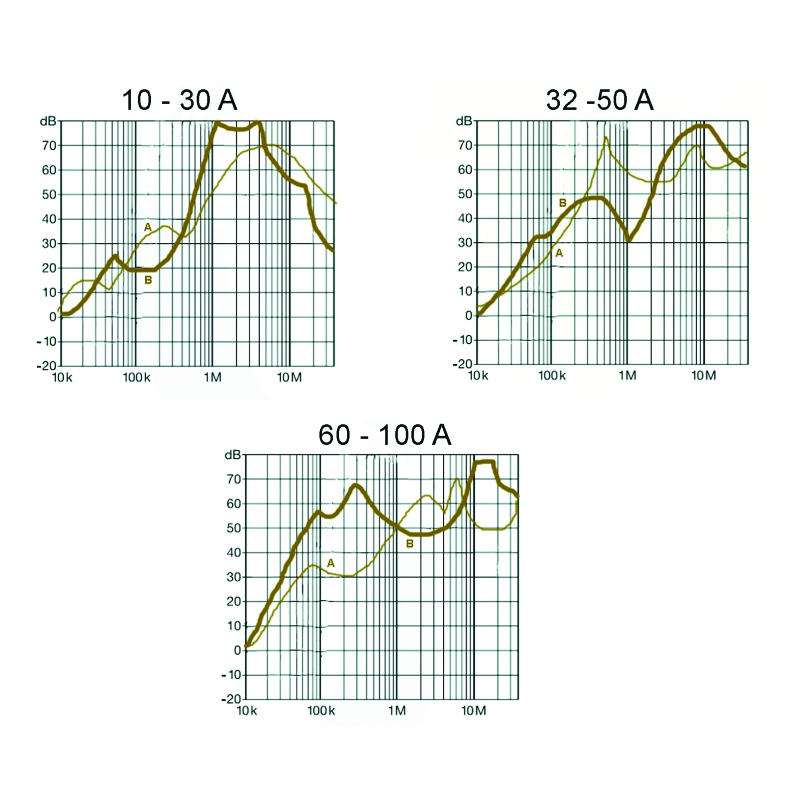

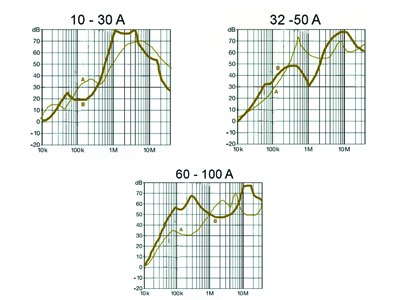

در نمودار روبرو عملکرد فیلتر emi دو طبقه مدل ET1EMI2S را براساس فرکانس نویز (برحسب هرتز) و شدت نویز (برحسب دسی بل) به تفکیک رنج جریان مشاهده می نمایید. که نشان دهنده عملکرد بسیار عالی فیلتر در مودهای مشترک (CM) و مود تفاضلی دیفرانسیلی (DM) می باشد. در واقع فیلتر emi دو طبقه حذف نویزهای تا 80 دسی بل در محدوده فرکانسی 1مگاهرتز تا 20 مگاهرتز را تضمین نموده است .
