فیلتر emi سه فاز با نول 10 آمپر

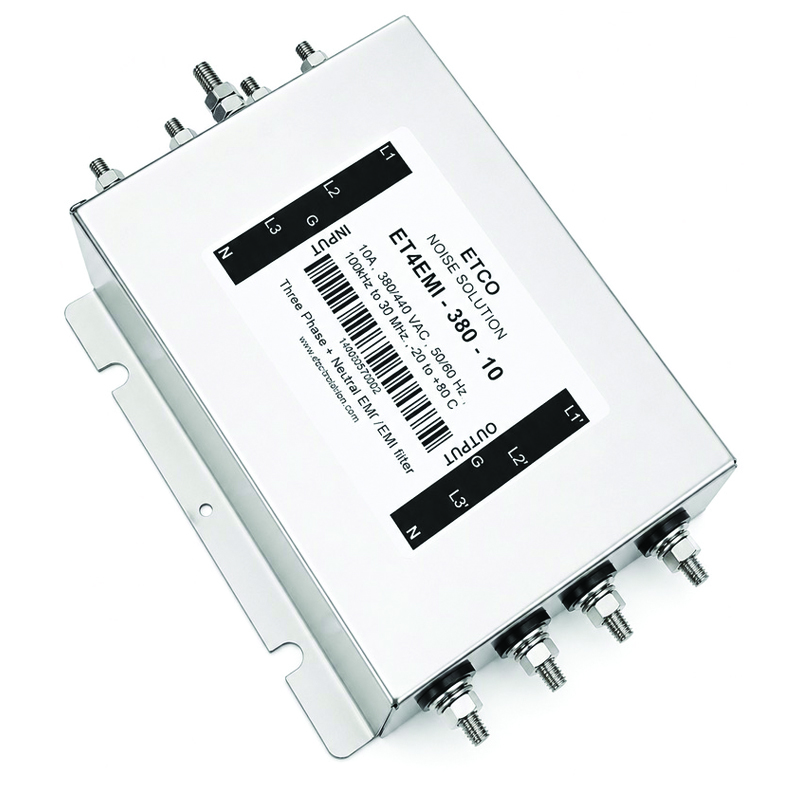

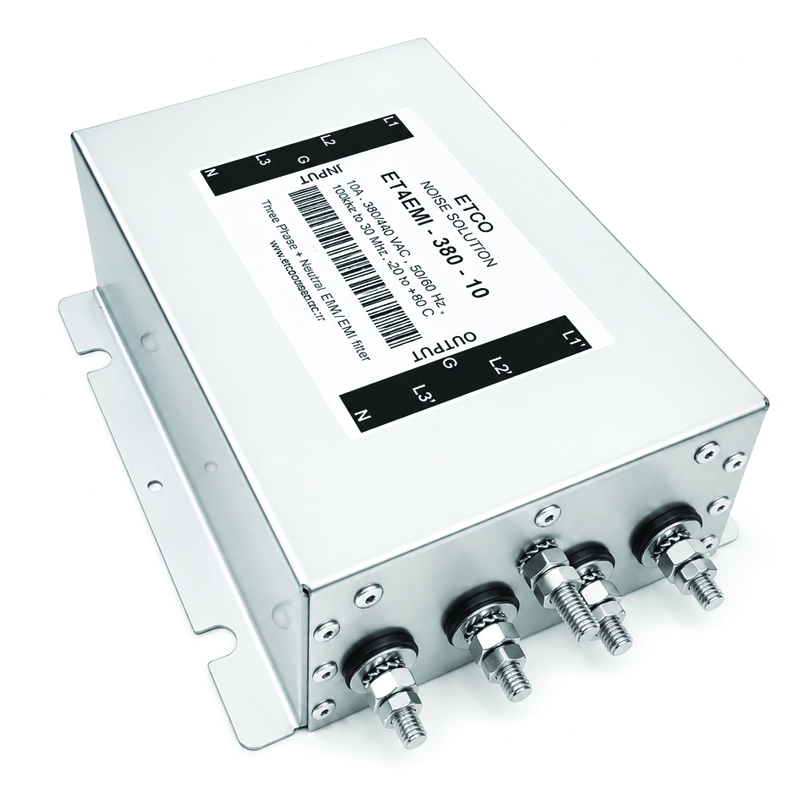

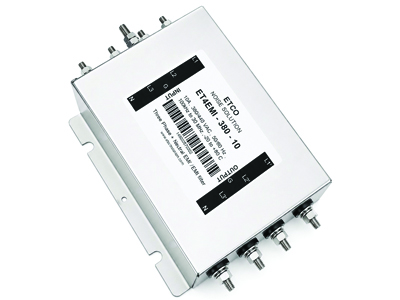

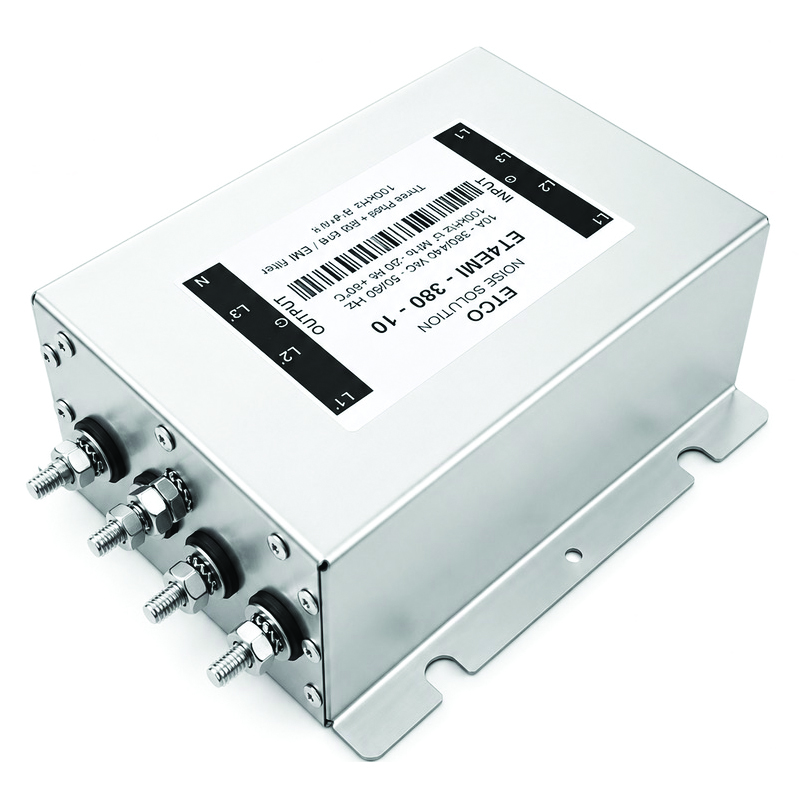

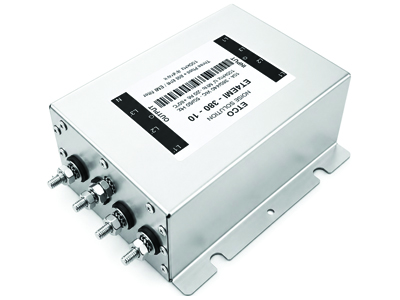

فیلتر emi سه فاز با نول 10 آمپر مدل ET4EMI -380 -10 ساخت شرکت الکترو توان پرداز صاعقه جهت استفاده در سیستم های سه فاز حساس که نیاز به حفاظت از نول در کنار سه فاز اصلی نیاز دارند طراحی گردیده است . ضریب میرایی نویز در فیلتر emi سه فاز با نول 10 آمپر مطابق با استاندارد IEC/EN60939 برابر با 100 کیلو هرتز تا 30 مگاهرتز می باشد که بهترین محدوده استاندارد تجهیزات اروپایی و آمریکایی می باشد. این محدوده فرکانسی ، محدوده تاییدیه تست emc/emi تجهیزات می باشد که در کل دنیا مورد استفاده قرار گرفته و شرط پاس شدن تست های آزمایشگاهی و دریافت گواهینامه محصول است. از ویژگی های فیلتر emi سه فاز با نول 10 آمپر می توان به موارد زیر اشاره نمود : - کیس استیل جهت جلوگیری از ورود نویزهای تابشی به داخل فیلتر - هسته های آلمانی درجه یک با قابلیت دمپ گرمایی فوق العاده - مدارات غیر قابل نفوذ و سالید و مقاوم در برابر نفوذ گرد و غبار و رطوبت و همچنین تکانه های مکانیکی و لرزش - پشتیبانی از تعمیرات و گارانتی یکساله - قابلیت سفارشی سازی بر حسب نیاز مصرف کننده و اعمال شرایط خاص مورد نظر طراح و بهره بردار سیستم - طول عمر بالای 100/000 ساعت بصورت دائم کار - بهره گیری از ترمینال های پیچی استیل جهت سهولت در نصب و همچنین جلوگیری از ایجاد نویز در مقایسه با ترمینال های پلاستیکی شرکت الکترو توان طراح و تولید کننده انواع فیلترهای تکفاز دو طبقه ، تک فاز سه طبقه ، تک فاز مدیکال و صنعتی ، فیلترهای سه فاز و سه فاز با نول با رنج آمپراژ 10 تا 4000 آمپر می باشد. جهت مشاوره فنی ، دریافت استعلام قیمت و همکاری با ما در ارتباط باشید.

توضیحات

مشخصات فنی فیلتر emi سه فاز با نول 10 آمپر :

- توپولوژی : سه فاز + نول + گراند ( 5 سیم)

- جریان نامی : 10 آمپر در هر فاز و نول در دمای 40 درجه سانتیگراد

- ولتاژ کاری : 380 - 440 ولت AC

- فرکانس کاری : 50/60 هرتز

- بهترین محدوده میرایی فرکانس نویز : 100 کیلوهرتز تا 30 مگاهرتز

- جریان نشتی : 3/5 میلی آمپر در 380 ولت 50 هرتز

- توان نامی جهت ورودی درایو : 1 تا 5/5 کیلووات

- نوع ترمینال : پیچی استیل سایز M6

ابعاد مکانیکی فیلتر emi سه فاز با نول 10 آمپر :

کیس استیل به گونه ای طراحی گردیده است که از طریق چهار پیچ بصورت نصب بر روی دیوار و بدنه تابلو برق مناسب باشد . طول 160 میلیمتر ، عرض 115 میلیمتر ، عرض کلی 143 میلیمتر ، فاصله جای پیچ ها 100 میلیمتر و ارتفاع 65 میلیمتر مطابق با نقشه های مکانیکی ذیل است.

مشخصه میرایی فرکانس نویز در فیلتر emi سه فاز با نول 10 آمپر :

مطابق تصویر میرایی نویز در فرکانس 100 کیلوهرتز با شدت حدود 20 دسی بل آغاز و در فرکانس 10 مگاهرتز با شدت 80 دسی بل ادامه می یابد و در فرکانس های میانی 100 کیلوهرتز تا 10 مگاهرتز معمولا نویزهای با شدت متوسط 30 تا 60 دسی بل را به خوبی میرا می کند که عملکرد فوق العاده ای در نوع خود است .
