فیلتر emi سه فاز 30 آمپر

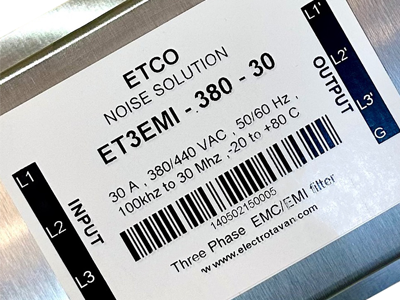

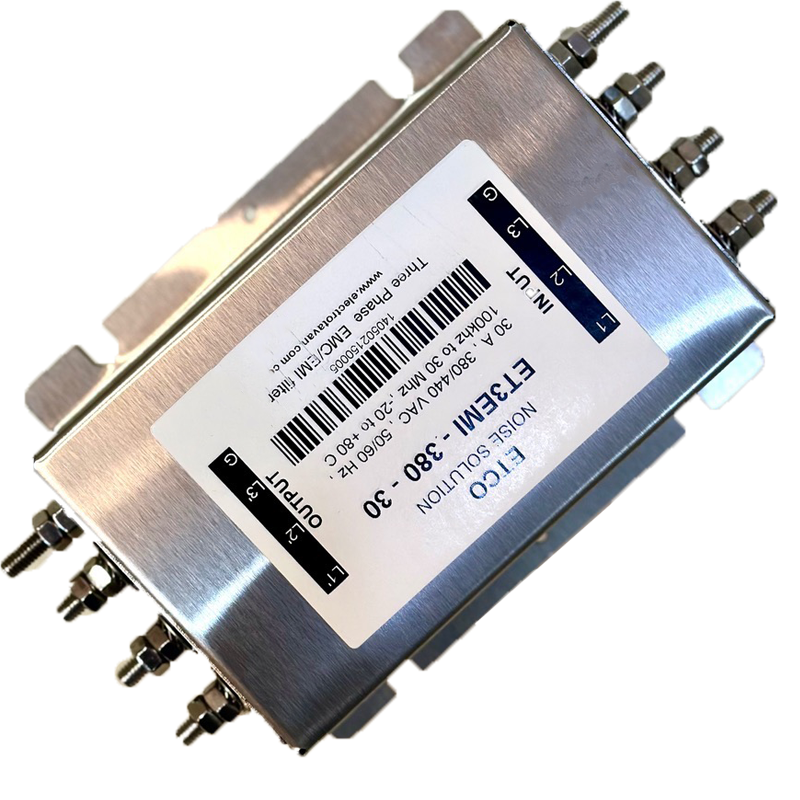

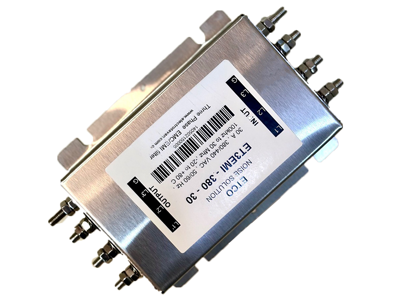

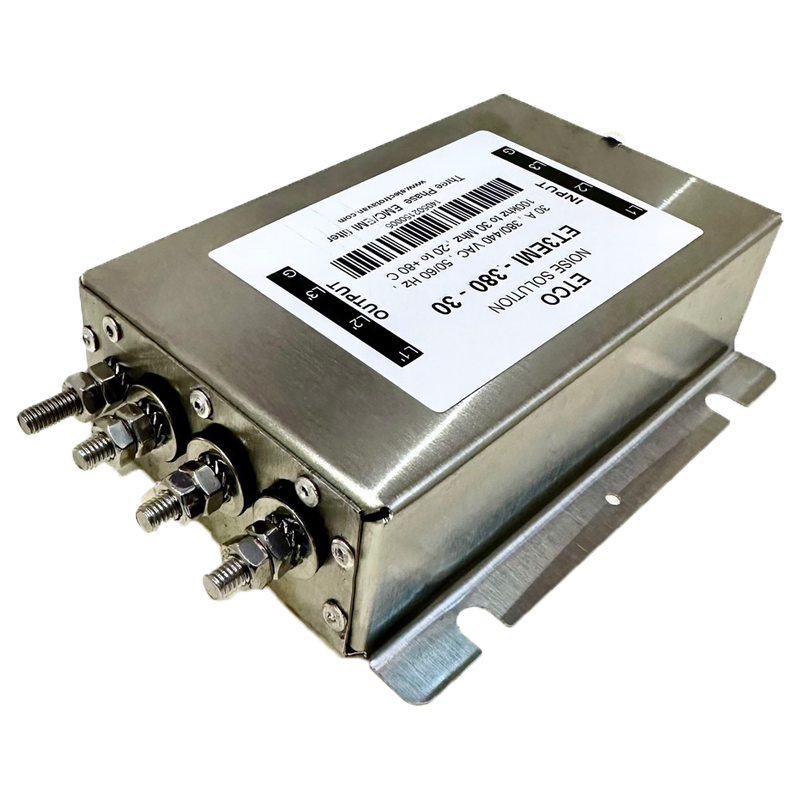

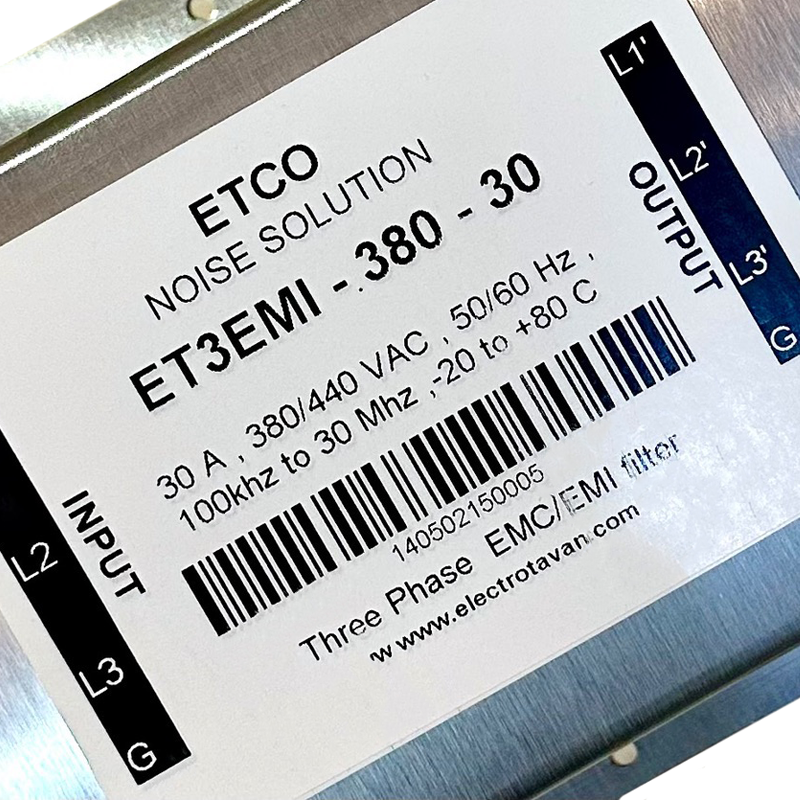

فیلتر emi سه فاز 30 آمپر برند ETCO مدل ET3EMI -380 -30 جهت نصب در ورودی اینورترهای تا 15 کیلووات و با کارکرد عمومی برای تمام سیستم های سه فاز تا جریان نامی 30 آمپر بر اساس استاندارد IEC/EN 60939 طراحی گردیده است .لازم به ذکر است که فیلتر emi سه فاز 30 آمپر یکی از پر مصرف ترین رنج های جریانی می باشد و بهترین عملکرد را در حذف تداخلات الکترومغناطیسی در محیط های با سطح آلودگی بالای نویز داراست. این فیلتر قابلیت حذف مولفه های دیفرانسیلی و مود مشترک نویز بصورت همزمان را داراست . از ویژگی های فیلتر emi سه فاز30 آمپر می توان به موارد زیر اشاره نمود : - کیس (بدنه) استیل جهت جلوگیری از نفوذ نویز مغناظیسی تابشی به داخل فیلتر - هسته مرکزی با عملکرد حرارتی بسیار عالی محصول کشور آلمان - طراحی داخلی فوق العاده قوی جهت استحکام مدارات الکترونیکی و عدم نفوذ هرگونه رطوبت و غبار به مدار اصلی - تبادل گرمایی مدارات داخلی با محیط اطراف جهت جلوگری از حرارت بیش از اندازه - ترمینال های پیچی استیل جهت عدم ایجاد نویز اضافی در ورودی و خروجی فیلتر - سیستم سه فاز ( سه سیم بهمراه یک سیم گراند) - گارانتی یکسال از سریال نامبر درج شده بر روی دستگاه جهت اطلاع از قیمت ؛ همکاری و مشاوره فنی جهت انتخاب مناسبترین فیلتر مطابق با نیاز ، با ما در ارتباط باشید. شرکت الکترو توان تولید کننده و طراح انواع فیلتر emi سه فاز ، سه فاز با نول در رنج جریان 10 تا 4000 آمپر ، فیلتر emi تک فاز دو طبقه و سه طبقه در رنج جریان 10 تا 200 آمپر و نویز فیلترهای مدیکال می باشد.

توضیحات

مشخصات فنی فیلتر emi سه فاز 30 آمپر :

جریان نامی : 30 آمپر (20درصد بیشتز از جریان نامی تا 1 ساعت ، 50 درصد بیشتر از جریان نامی تا 2 دقیقه)

ولتاژ کاری : 380-440 ولت AC

فرکانس : 50/60 هرتز

رنج دمایی قابل تحمل : از 20- تا 80+ درجه سانتیگراد

محدوده رنج فرکانسی نویز : از 100 کیلوهرتز تا 30 مگاهرتز

ترمینال : پیچی استیل سایز M6

طول عمر تقریبی 100/000 ساعت بصورت دائم کار

کاربرد فیلتر emi سه فاز 30 آمپر :

- حذف نویز در ورودی درایو و اینورتر تا ظرفیت اسمی تا 15 کیلووات

- حذف نویز تجهیزات روشنایی

- حذف نویز سیستم های اداری از قبیل کامپیوترها ، اتاق فرمان ، مدارات کنترلی سه فاز

- حذف نویز در ورودی کلینینگ روم (cleaning room) مانند اتاق عمل

- حذف نویزهای موجود و ورودی به استودیوهای موسیقی ، سیستم های صوتی مساجد ، سالن های کنفرانس و ...

- حذف نویز سیستم های سه فاز مبتنی بر مدار فرمان و PLC ها

- جلوگیری از تداخل الکترومغناطیسی درایوها با یکدیگر و برقراری EMC (سازگاری الکترومغناظیسی) در محیط های آلوده نویز در صنعت

- و تمام کاربردهایی که نیاز به حذف نویز داشته باشند

ابعاد فیلتر emi سه فاز 30 آمپر :

در تصویر روبرو ابعاد مکانیکی دقیق آورده شده است . طول 150 میلیمتر ، عرض 90 میلیمتر ، عرض کلی 120 میلیمتر ، فاصله پیچ های نصب 101 میلیمتر ، ارتفاع 45 میلیمتر

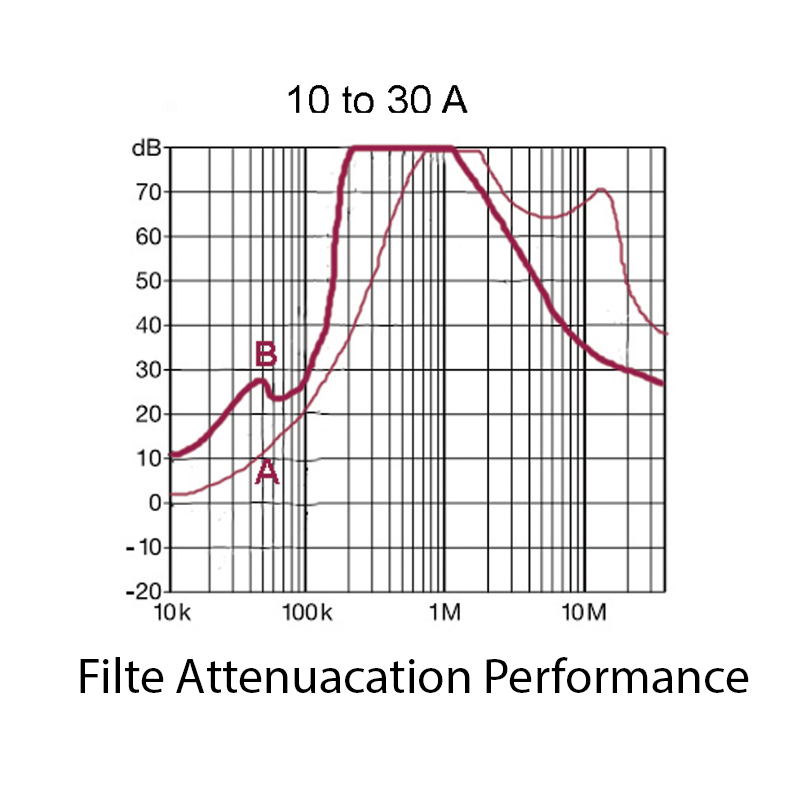

مشخصه میرایی فرکانس نویز فیلتر emi سه فاز 30 آمپر :

بر اساس مشخصه میرایی ، فیلتر emi سه فاز 30 آمپر ، نویز های با فرکانس 100 کیلوهرتز تا 1 مگاهرتز

را تا شدت بالای 70 دس بل به راحتی میرا می کند و این تضعیف فرکانسی ، تا فرکانس های اغتشاشی بالای 10 مگاهرتز تا شدت 30 دسی بل ادامه خواهد یافت که رنج بسیار ایده آلی در این طیف جریانی و براساس ادوات و اینورترهای موجود در صنایع و بازار ایران می باشد.

دقت به این مشخصه می تواند کمک مهمی در انتخاب فیلتر emi انجام دهد که با تماس با کارشناسان مجموعه الکترو توان می توانید به راحتی در این زمینه مشاوره دریافت نموده و با طرح مساله فنی مختص خود ، بهترین فیلتر emi را انتخاب نمایید.
