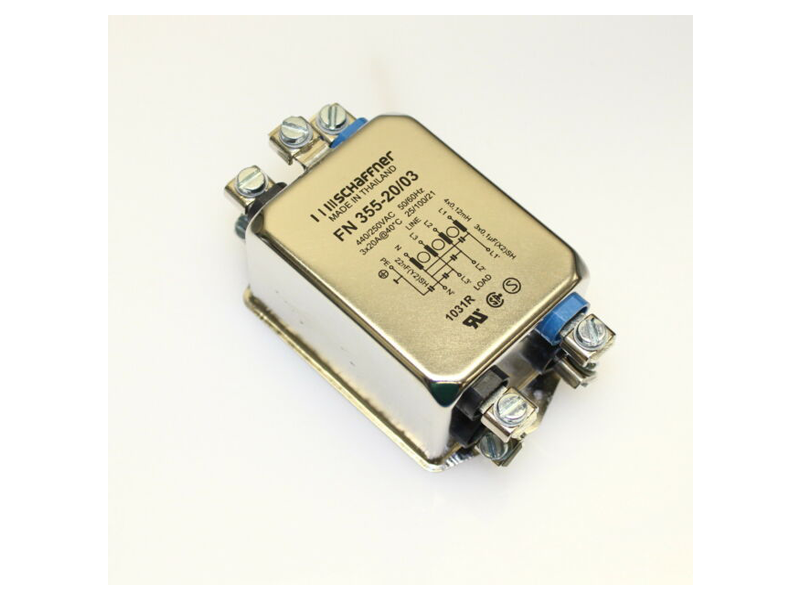

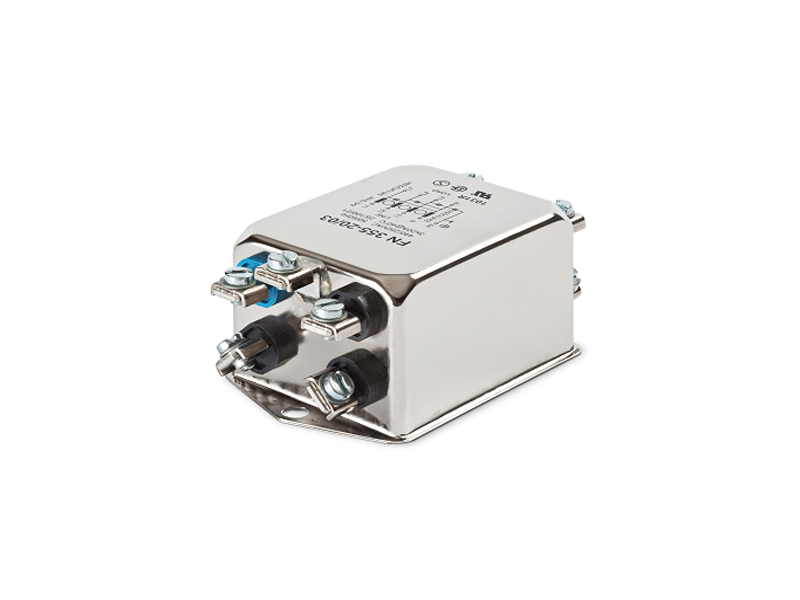

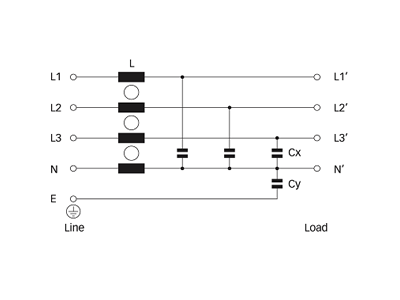

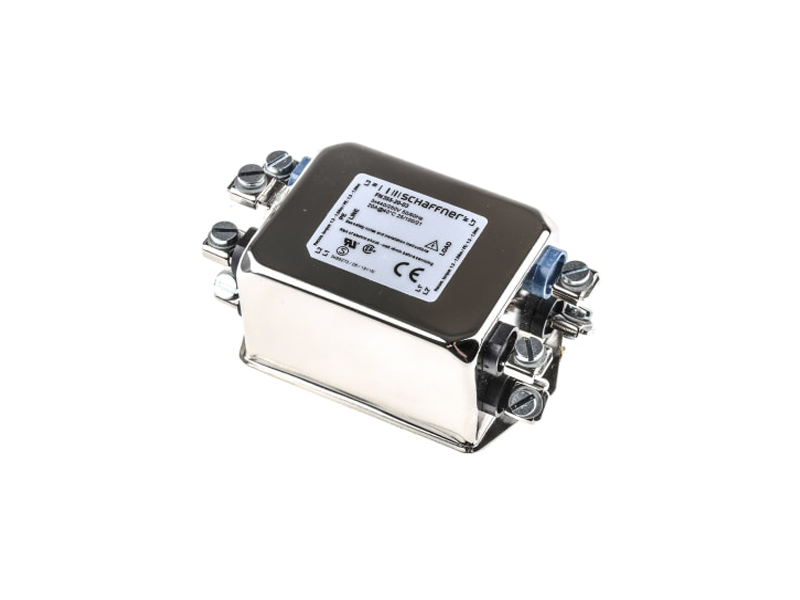

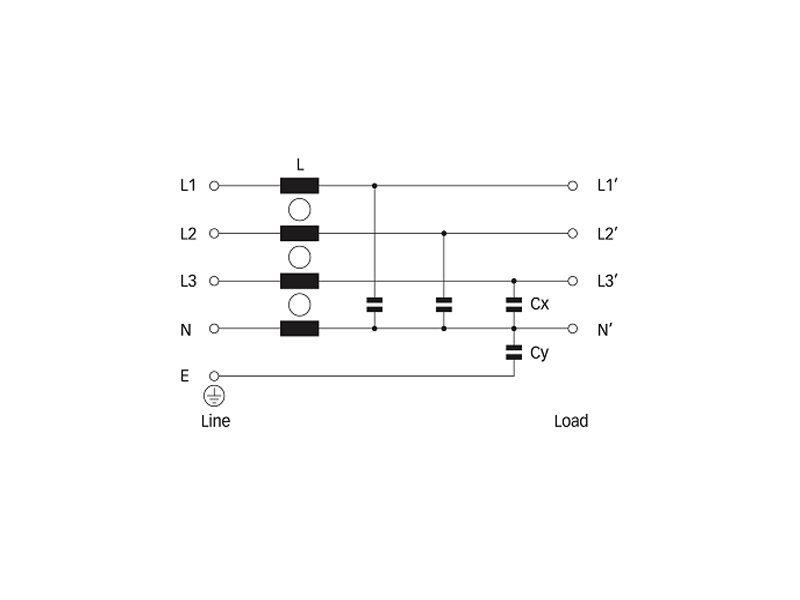

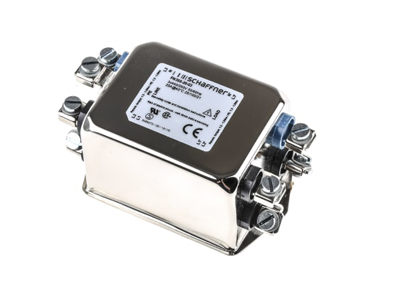

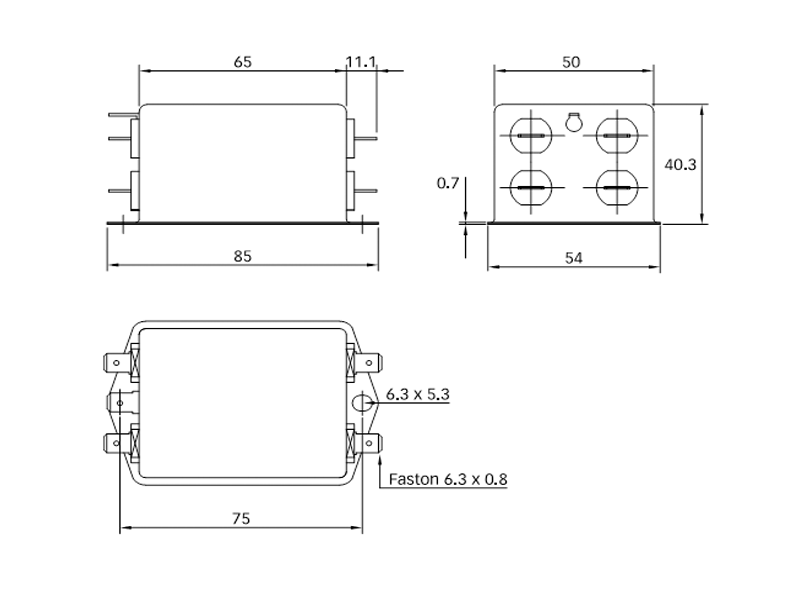

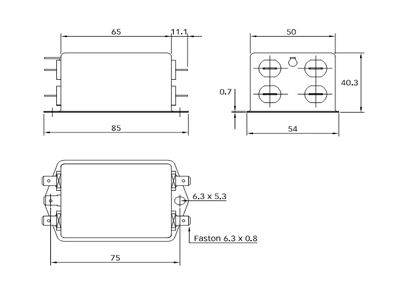

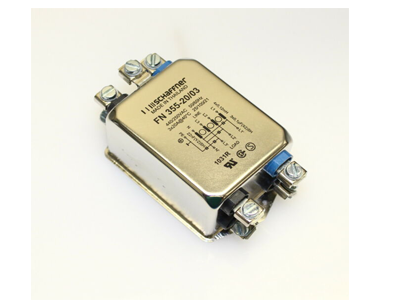

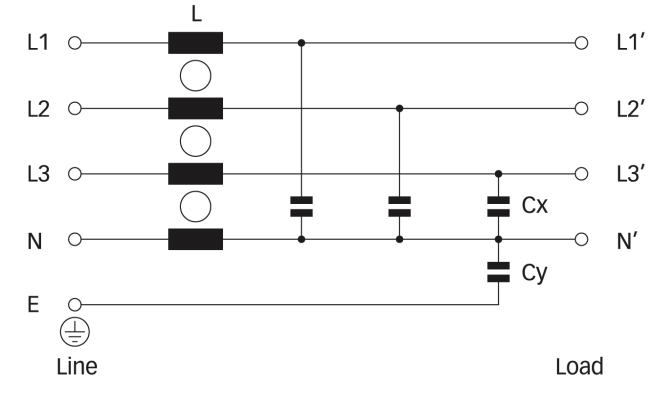

نویز فیلتر تجهیزات پزشکی (سه فاز با نول) مدل FN 355 فیلتری اقتصادی برای حذف نویز مغناطیسی EMI با رنج وسیعی از کاربردها می باشد. نویز فیلتر مدیکال در ایران توسط شرکت الکتروتوان قابل ساخت و تولید بوده و دارای ضمانت کیفیت و خدمات پس از فروش می باشد. فیلتر نویز تجهیزات پزشکی مدل FN 355 محصول شرکت شافنر سوئیس در چهار ورژن با رنج جریان 3 تا 20 آمپر طراحی شده است. این فیلتر مشتمل بر یک مدار (یک طبقه) LC با چوک های مقاوم در برابر اشباع و جریان نشتی بسیار پایین است که آن را برای تجهیزات پزشکی مناسب ساخته است. از دیگر ویژگی های این فیلتر EMI تجهیزات پزشکی می توان به موارد زیر اشاره نمود : - طراحی بسیار فشرده برای استفاده در فضاهای مینیمم - جریان نشتی بسیار پایین - متناسب با سیستم قدرت با توپولوژی شبکه ستاره و مثلث - قابلیت تحمل اضافه بار تا 4 برابر جریان نامی در لحظه استارت - طراحی شده بر اساس استانداردهای UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939 [ جهت مشاوره فنی ، استعلام قیمت و سفارشگذاری نویز فیلتر تجهیزات پزشکی (سه فاز با نول) و اطلاع از شرایط تولید و گارانتی با ما در تماس باشید] شرکت الکتروتوان نماینده شرکت شافنر سوئیس و تولید کننده انواع فیلتر EMC/EMI تک فاز ، نویز فیلتر سه فاز و سه فاز با نول ، انواع فیلتر ورودی و خروجی درایو و اینورتر و فیلترهای DC در ایران با کیفیت قابل رقابت با انواع خارجی و ضمانت یکسال می باشد.
فیلتر emi پزشکی (فیلتر emi مدیکال) :
شرکت الکترو توان تولید کننده انواع فیلتر emi مدیکال بصورت تک فاز ، سه فاز و سه فاز با نول می باشد . فیلتر emi مدیکال بصورت سفارشی و پس از انجام مشاوره ساخته می شود که در ادامه به ارایه انواع مدل ها پرداخته می شود. همچنین جهت آشنایی با انواع تیپ های تجهیزات پزشکی و ملاحظات مربوطه می توانید به مقاله "سازگاری الکترو مغناطیسی EMC در تجهیزات پزشکی" مراجعه نمایید.
فیلتر emi پزشکی تک فاز : فیلتر های تک فاز عموما برای دستگاه های تعبیه شده در کلینیک ها و مطب های عمومی ، آزمایشگاه ها ، مراکز زیبایی سولار و ... مورد استفاده قرار میگیرد و و ظیفه آن حذف نویز های ورودی به دستگاه از طریق برق شهری می باشد . این نویزها که غالبا در بازه های فرکانسی 100 کیلوهرتز تا 30 مگاهرتز هستند بر عملکرد تجهیزات پزشکی تاثیر گذاشته و عملکرد آنها را دچار اختلال می نمایند . همچنین با توجه به اینکه نویز در چه پهنای باند فرکانسی قرار داشته باشد ، شدت نویز نیز می تواند بر عملکرد فیلتر و دستگاه پزشکی تاثیر گذار باشد . بنابراین فیلتر emi مدیکال می بایست به گونه ای طراحی و ساخته شود که بتواند تمام نیازهای مورد نظر را پوشش دهد. بطور کلی نویز فیلتر پزشکی در سه مدل نویز فیلتر پزشکی یک طبقه ، دو طبقه و سه طبقه با قابلیت تضعیف نویزهای با شدت های مختلف قابل ساخت می باشد.
کاربردهای فیلتر emi تجهیزات پزشکی عبارتند از : تجهیزات پزشکی از قبیل دستگاه های MRI ، سونوگرافی ، الکتروکاردیوگراف ، سی تی اسکن و ... ، حذف نویز از سیگنال ECG ، تجهیزات اداری و بطور کلی تمامی تجهیزات پزشکی در ارتباط بدن بیمار ( بصورت مستقیم یا غیر مستقیم).
** فیلتر emi پزشکی یک طبقه تک فاز : این نوع فیلتر برای حذف نویز از مدار یک مرحله ای با نشتی جریان کمتر از 50 میکرو آمپر که مناسب برای تمامی تیپ های دستگاه های پزشکی استفاده می کند . این نوع فیلتر مناسب برای نویز با شدت تا 35 دسی بل بهترین عملکرد را داراست .
مدل های تولیدی سفارشی در جدول از 10 آمپر تا 100 آمپر آورده شده است . جهت آمپراژهای مختلف نیز سفارش ساخت پذیرفته خواهد شد.

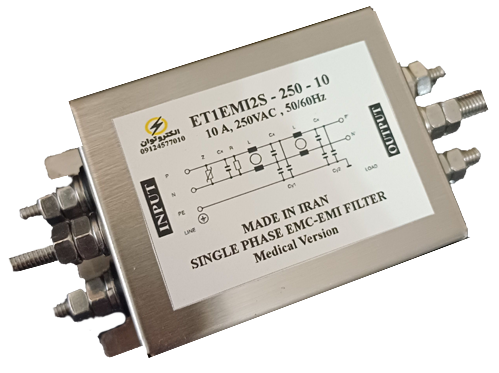

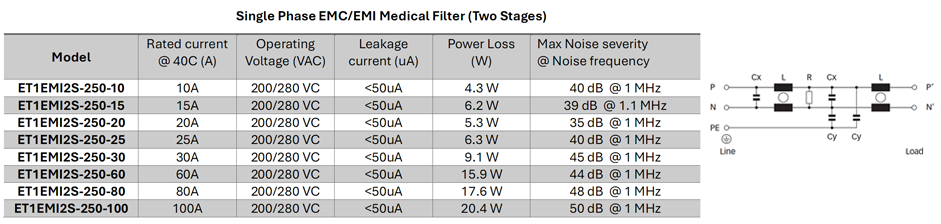

** فیلتر emi پزشکی دو طبقه تک فاز : این فیلتر از دو مدار سری جهت حذف نویزهای نامطلوب از تجهیزات پزشکی طراحی گردیده است . جریان نشتی این فیلتر در حدود صفر می باشد و خازن CY همچنان در طراحی لحاظ گردیده است . حذف CY برای فیلتر emi مدیکال مشکلاتی را ایجاد می نماید لذا باید طراحی به گونه ای انجام شود که فیلتر به کمترین جریان نشتی دستیابی پیدا کند . فیلتر emi مدیکال دو طبقه قادر به حذف و تضعیف نویزهای الکترو مغناطیسی با شدت 40 تا 50 دسی بل و در پهنای باند 150 کیلوهرتز تا 30 مگاهرتز می باشد . در واقع این فیلترها بر نویزهای خارج از این بازه نیز تاثیر گذار هستند اما در این بازه ، فیلتر بهترین عملکرد و راندمان را در مود های دیفرانسلی و مشترک از خود نشان می دهد. در جدول زیر مدل های سفارشی فیلتر آمده است.

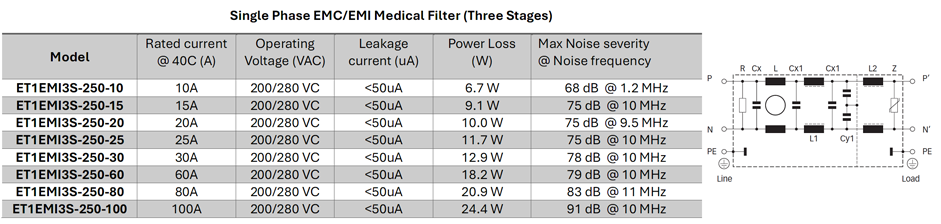

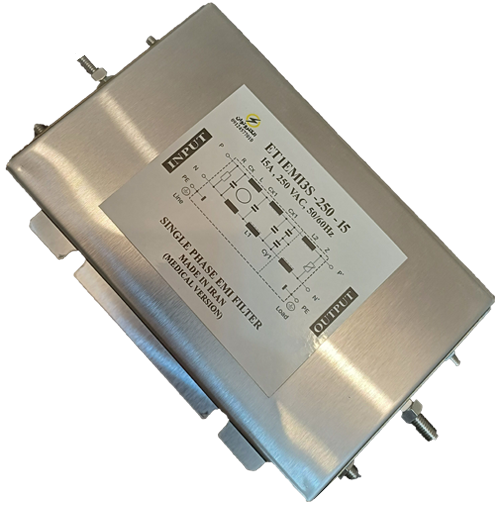

که محیط به شدت آلوده به نویز و امواج مغناطیسی بوده و از اماکن مجاور نیز نویز emi به محل قرار گرفتن دستگاه ورود می نماید . این فیلتر 70 تا 90 دسی بل را دمپ می نماید که جزو قوی ترین نویزهای موجود در اماکن آلوده به شمار می آیند . در طراحی مدار این فیلتر، یک خازن CY در آخرین طبقه تعبیه شده و جریان نشتی را به کمتر از 50 میکرو آمپر و نزدیک به صفر می رساند که باعث می شود رنج عملکردی دستگاه در رنج استانداردهای معتبر جهان در زمینه تجهیزات پزشکی باشد. همچنین فیلتر emi پزشکی سه طبقه در رنج های جریانی وسیعی توسط شرکت الکترو توان طراحی و تولید می گردد که بنا بر نیاز دستگاه ، ابعاد و فضای در دسترس و ... قابل تغییر می باشد و این امکان را می دهد تا بتوان در بهینه ترین حالت ممکن بهترین کارایی را از فیلتر دریافت نمود. برخی ویژگی های کلی فیلتر emi مدیکال سری ET1EMI ، ET1EMI2s و ET1EMI3S به شرح ذیل می باشد :در جدول ذیل لیست مدل های سفارشی فیلتر emi پزشکی سه طبقه آورده شده است.
