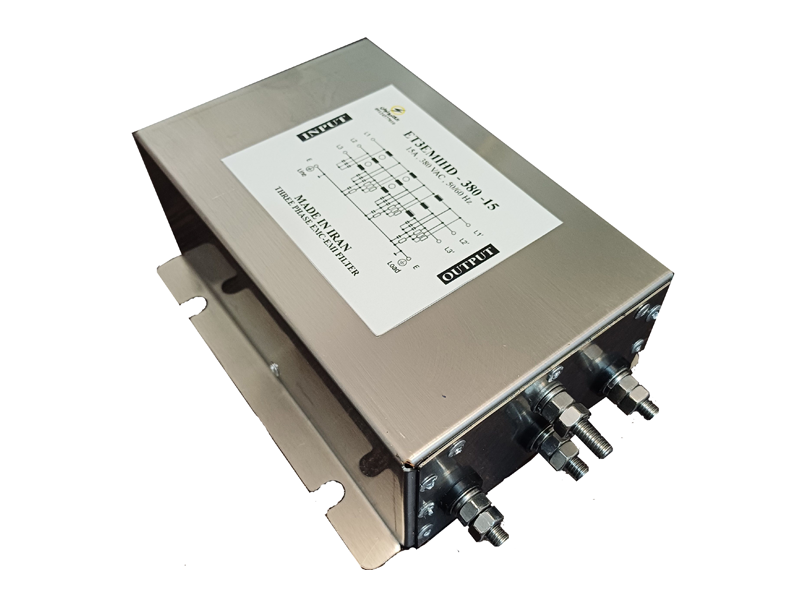

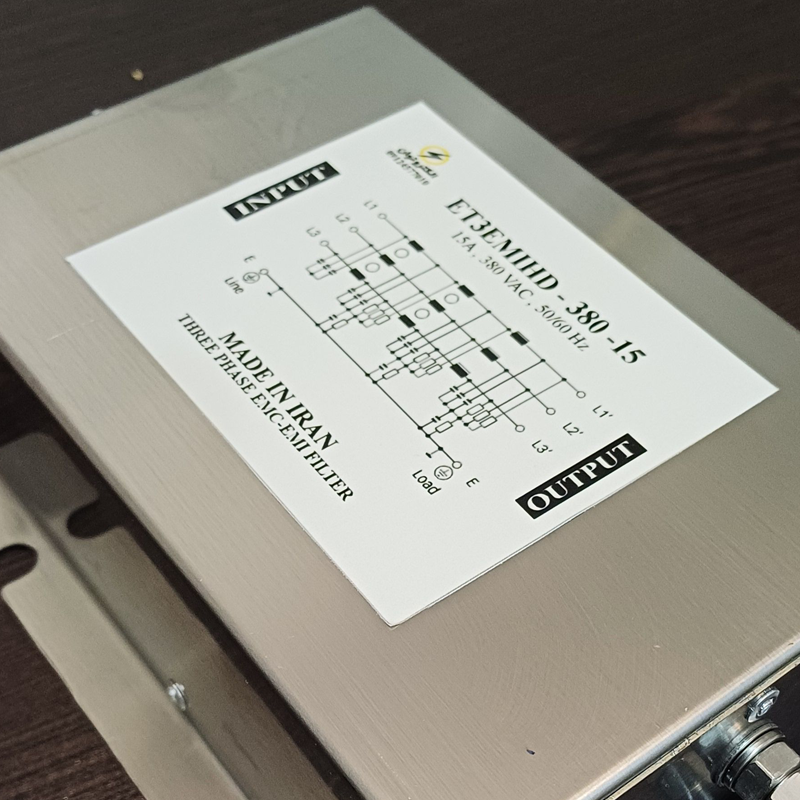

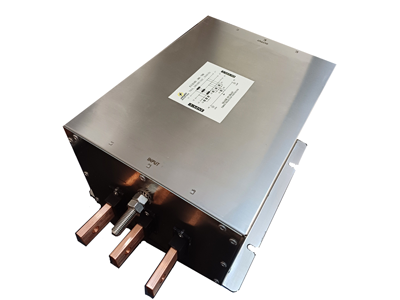

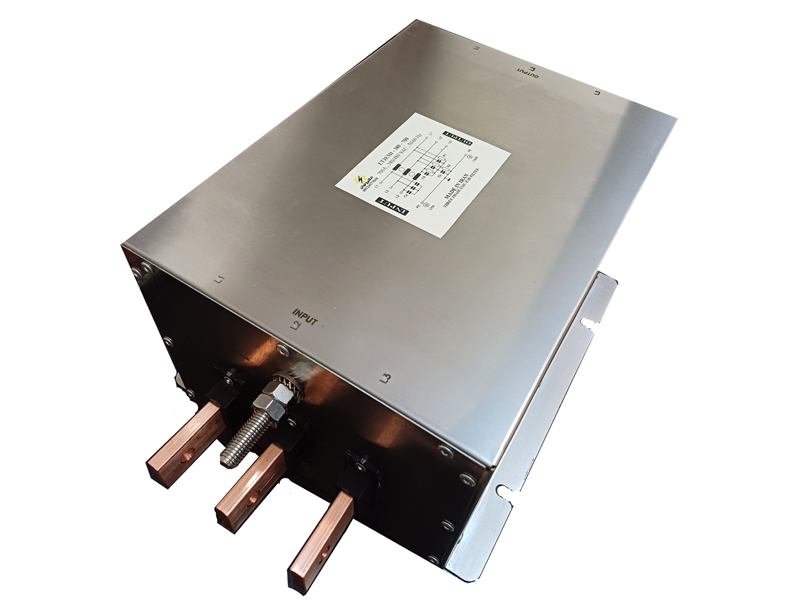

فیلتر نویز EMI سه فاز محصول شرکت مهندسی الکترو توان با کد ET3EMIHD -380 با رنج ولتاژ 380 و 440 و 520 ولت جهت حذف تداخلات الکترومغناطیسی در محیط های صنعتی بسیار آلوده از لحاظ الکترومغناطیسی طراحی گردیده است . این فیلتر تا جریان 1200 آمپر قابل ساخت بوده و جهت درایو موتورهای صنعتی بزرگ ، اینورترهای توان بالا و UPS های غول پیکر مورد استفاده قرار می گیرد . نویز فیلتر EMI سه فاز با بهره گیری از دو طبقه هسته الکترو مغناطیسی و مدار حذف نویز ، عملکرد بسیار مطلوبی در حذف نویز های با شدت 90 دسی بل و بالاتر را در رنج فرکانسی 100 کیلوهرتز تا 30 مگاهرتز از خود نشان میدهد . قابل ذکر است که فیلتر emi سه فاز مدل ET3EMIHD در جریان های پایین نیز بسیار کاربردی بوده و از رنج جریان 10 آمپر به بالا قابل سفارش می باشد. جنس بدنه از ورق استیل با مقاومت بالا با برش لیزر است و تمام اتصالات پیچ ها از جنس استیل می باشد تا فیلتر emi سه فاز بالاترین ضریب تخلیه دما را داشته و از سیستم خنک کار مطلوبی بهره ببرد. ویژگی های کلی نویز فیلتر emi سه فاز محصول شرکت الکترو توان (ETCO) می توان به موارد زیر اشاره نمود : - قابلیت تحمل ولتاژ گذرا تا 2000 ولت - درجه حفاظتی IP20 - رنج جریانی وسیع و قابلیت سفارشی سازی - ترمینال های پیچی استیل تا جریان 200 آمپر و ترمینال های شمش مسی از 250 آمپر تا 1200 آمپر - طول عمر 150/000 ساعت - رنج دمایی 20- تا 85+ درجه سانتیگراد جهت دریافت دیتا شیت محصول به تب کاتالوگ ها در ذیل صفحه مراجعه بفرمایید. [ فیلتر نویز EMI سه فاز توسط شرکت الکتروتوان قابل سفارش و ساخت می باشد . جهت مشاوره برای خرید و سفارشگذاری و گرفتن مشاوره در خصوص فیلترهای جریان بالا به صورت کاملا سفارشی با ما در ارتباط باشید] شرکت الکترو توان نماینده شرکت شافنر سوئیس در ایران و تولید کننده فیلتر emi ، انواع فیلترهای نویز تک فاز ، سه فاز ، سه فاز با نول ، فیلتر درایو و اینورتر با ضمانت یکسال و گارانتی کیفیت می باشد.
- درایو موتورهای توان بالا ، ورودی اینورترها و کانورتورهای با جریان بالا
- تمامی سیستم های سه فاز صنعتی با آلودگی نویز الکترو مغناطیسی
- سیستم های برق اضطراری (UPS) بزرگ و کوچک
-تجهیزات و ماشین آلات صنعتی و ماینینگ
- توربین های بادی
-سیستم های فتوولتاییک با ایزولاسیون گالوانیزه
-مناسب برای محیط های با ضریب آلودگی مغناطیسی بسیار بالا
-مناسب برای نویزهای با تغییرات شدید در فرکانس و شدت

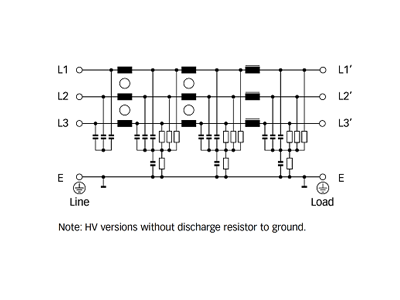

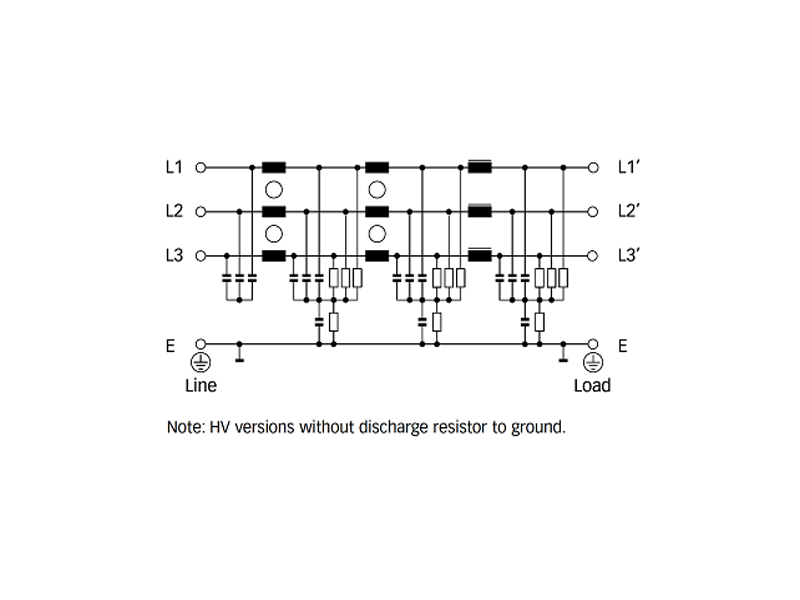

- استفاده از دو مدار داخلی و سلف جهت میرا سازی نویزهای الکترومغناطیسی
-استفاده از بهترین هسته فریت با عملکرد دمایی عالی
-استفاده از رزین داخلی جهت دمپ حرارتی فیلتر
-استفاده از بدنه استیل جهت جلوگیری از نفوذ نویزهای مغناطیسی تابشی به داخل فیلتر
-ابعاد بهینه سازی شده و کامپکت و همچنین قابلیت سفارشی سازی ابعاد در صورت محدودیت فضای تابلو
- گارانتی کیفیت ، امکان تعمیرات و خدمات پس از فروش

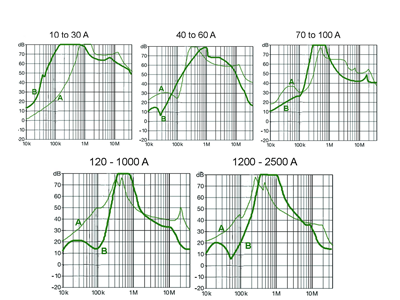

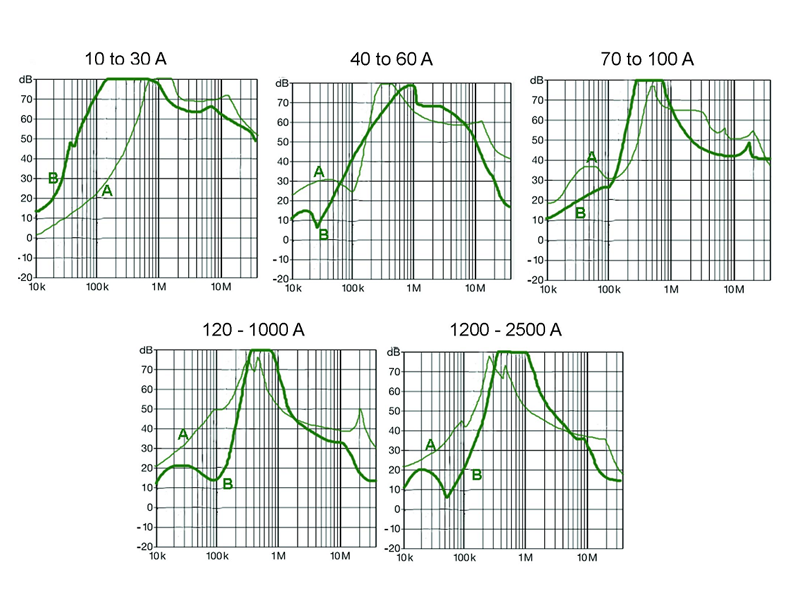

نویز emi همواره با دو مولفه تعریف می گردد . در واقع نویز های موجود در صنعت با فرکانس های مختلف و شدت های مختلف بروز می نمایند و باعث اختلال در عملکرد تجهیزات صنعتی و ناسازگاری آنها با یکدیگر می گردند. به عنوان مثال یک نویز با فرکانس 1 مگاهرتز می تواند شدت های مختلفی برحسب دسی بل داشته باشد (نویز با فرکانس 1 مگاهرتز با شدت 20 دسی بل یا نویز با فرکانس 1 مگاهرتز شدت 80 دسی بل) . بنابراین می بایست فیلتر emi سه فاز متناسب با مشخصات نویز را انتخاب نمود تا بهترین عملکرد از فیلتر emi را شاهد باشیم . تجهیزات صنعتی اروپایی و ایران برای پاس کردن تست های emc و emi می بایست نویزهای تولید شده خود را در محدوده 100 کیلوهرتز تا 30 مگاهرتز کنترل نمایند بنابراین فیلتر emi نیز در این بازه فرکانسی طراحی می گردد . در واقع فیلتر emi در این بازه بهترین عملکرد را داراست و برای نویزهای با فرکانس خارج از محدوده نیز عمل می نماید که متعاقبا بهره وری فیلتر کمتر خواهد بود . بنابراین فیلتر emi بر اساس کاربرد و شدت نویز طراحی گردیده و به دو مدل نرمال و اچ دی تقسیم بندی می گردد. می توانید نمونه نرمال را از اینجا مشاهده نمایید . فیلترهای نرمال بسیار پر مصرف بوده و بخش اعظمی از نیاز صنعت را بر طرف می نمایند و فیلترهای اچ دی مربوط به محیط های با آلودگی بسیار بالا و شرایط خاص هستند. نمودار شدت - فرکانس فیلترهای اچ دی ساخت شرکت الکترو توان را در زیر ملاحظه می فرمایید.

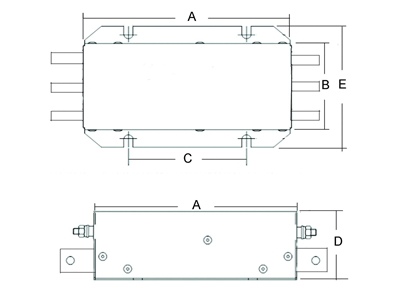

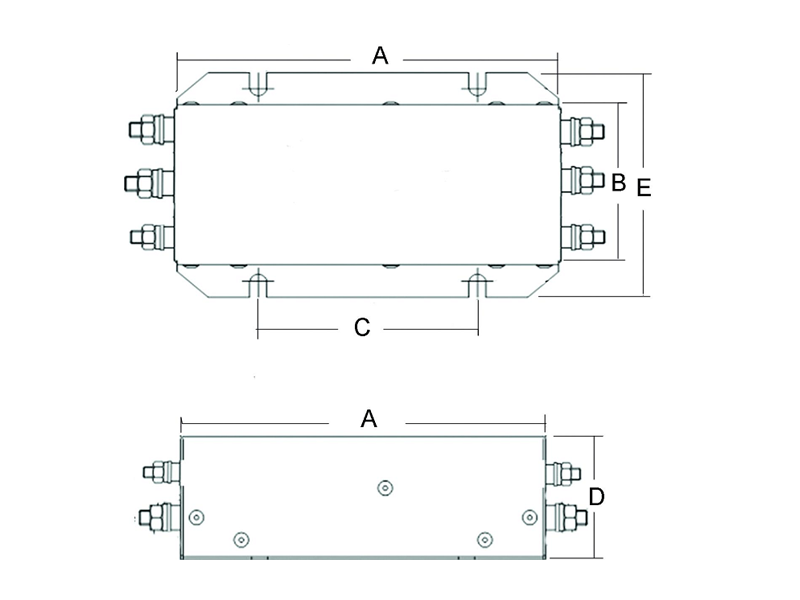

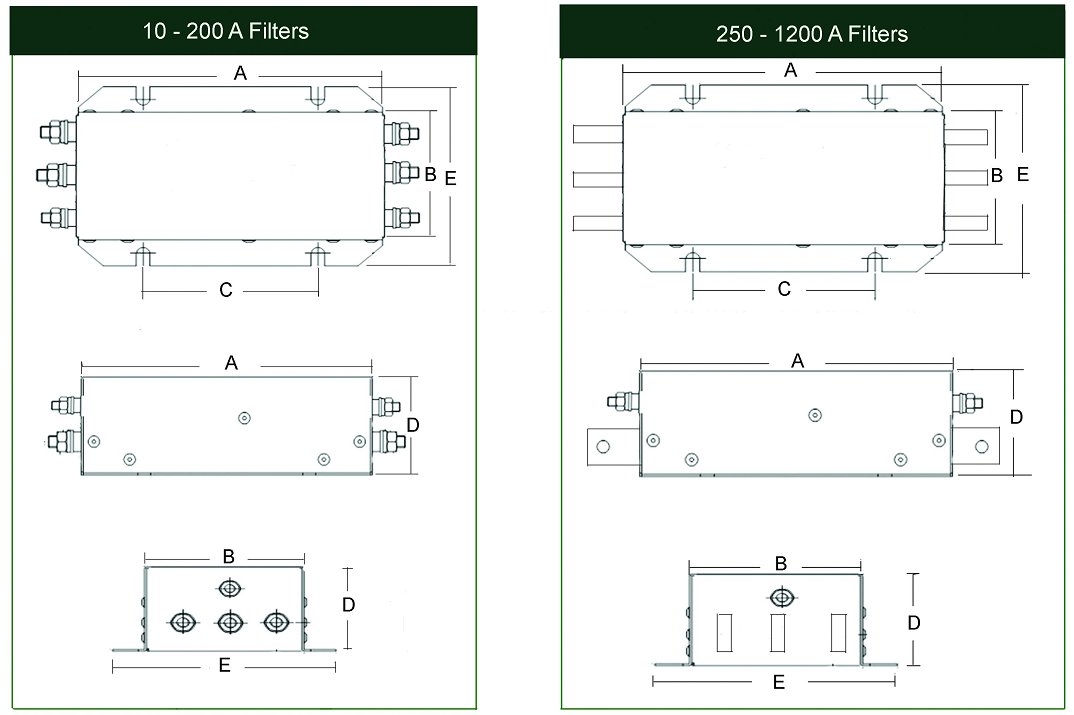

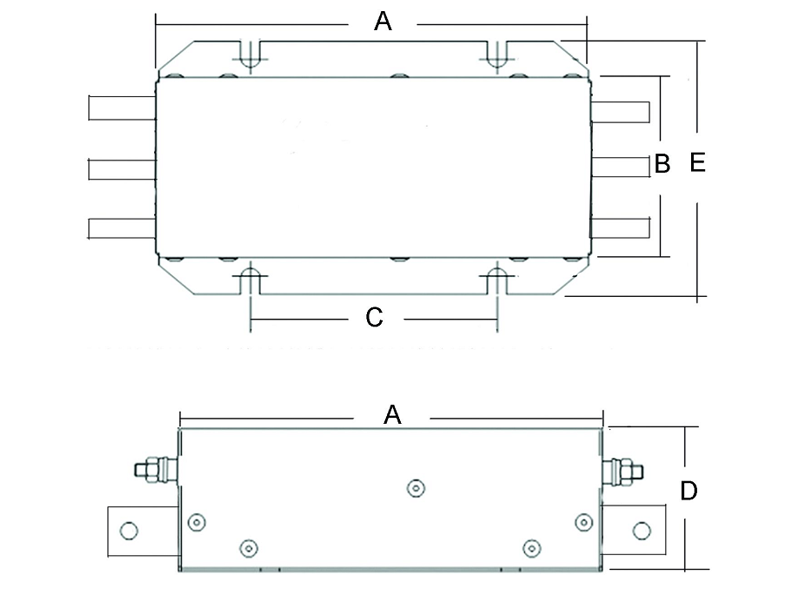

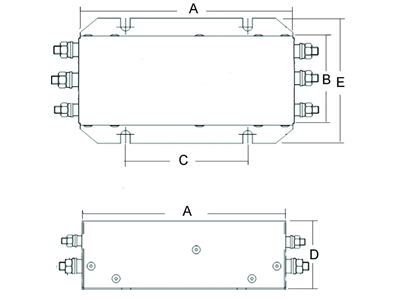

در برخی از پروژه ها محدودیت جایگذاری فیلتر در تابلو بدلیل پیش بینی نشدن اولیه وجود دارد . بنابراین ابعاد فیلتر emi سه فاز را می توان بصورت سفارشی تغییر داد که مستلزم زمان تحویل می باشد . ابعاد استاندارد فیلترها در فایل دیتا شیت از تب کاتالوگ ها قابل دانلود می باشد. فیلتر emi سه فاز اچ دی ساخت شرکت الکتروتوان تا جریان 200 آمپر با تریمنال های پیچی استنلس استیل ساخته می شود و در جریان های بالا از 250 آمپر تا 1200 آمپر ترمینال ها بصورت شمش مسی می باشد.
